Propriedades de dimensionamento do betão

No separador Propriedades de dimensionamento de betão , pode especificar as direções da armadura longitudinal que devem ser utilizadas para o dimensionamento na direção principal e secundária.

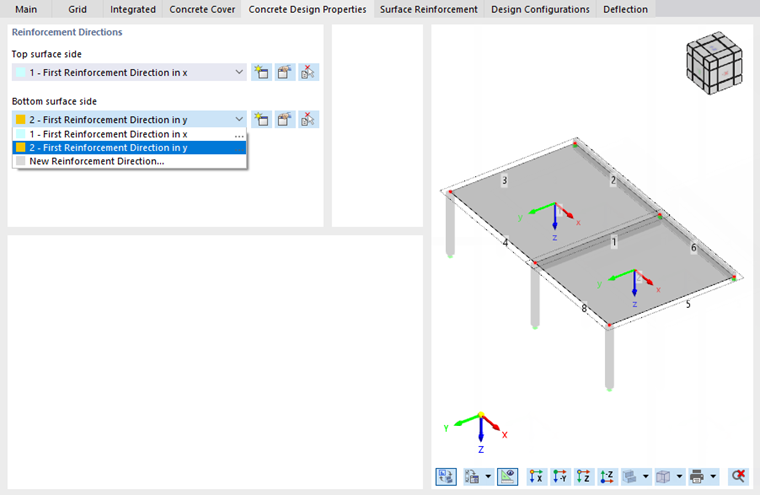

01 Definir direções de armadura

Direções da armadura

Para o dimensionamento da área, o programa necessita de informação sobre as direções da armadura φ₁ ("armadura principal") e φ₂ ("armadura transversal"). Para o 'lado da superfície superior' e o ' lado da superfície inferior ', a primeira das direções da armadura definidas é predefinida. Se outros tipos de direção foram definidos, é possível selecionar a entrada correspondente na lista.

Com o botão pode criar um novo (ou mais) tipo. O botão permite-lhe editar o tipo de direção de armadura selecionada na lista. Pode utilizar o botão para adoptar graficamente o tipo a partir de outra superfície.

Gráfico

Na área de gráficos à direita, pode utilizar o botão para ter uma pré-visualização do modelo. Os eixos das superfícies também são exibidos para que o utilizador possa atribuir as direções de armadura adequadamente.
