A categoria 'Verificação de betão' gere as atribuições básicas que afetam o dimensionamento de barras, superfícies e nós de punçoamento. Aqui pode verificar os objectos a serem dimensionados, os seus materiais, secções ou espessuras, e atribuir as configurações de dimensionamento aos objectos.
As funções conhecidas do RFEM estão disponíveis para trabalhar nas tabelas {%>Editar tabela. As tabelas específicas da categoria 'dimensionamento de betão' são apresentadas nos capítulo seguintes.
Além disso, a caixa de diálogo Configurações globais contém especificações gerais para o dimensionamento de betão. Pode abrir esta caixa de diálogo utilizando o botão de tabela
ou o menu de contexto da entrada do navegador ' Dimensionamento de betão '.
Configurações de dimensionamento
As configurações detalhadas para os dimensionamentos individuais são especificadas nas configurações de dimensionamento. Para cada estado limite, existe uma configuração de dimensionamento separada que gere os regulamentos específicos da norma e onde é possível especificar valores limite ou várias opções de dimensionamento, por exemplo. Só estão disponíveis as configurações de dimensionamento que estão ativadas nas Configurações globais . Essas configurações são descritas separadamente para as normas, por exemplo, para o Eurocódigo nos capítulos para EN 1992-1-1 .
As configurações de dimensionamento também estão organizadas como tipos. Pode criar tipos diferentes para as configurações de dimensionamento individuais e depois, por exemplo, atribuir as configurações apropriadas a uma barra no separador 'Configurações de dimensionamento'.
Selecione uma configuração existente da lista ou crie uma nova configuração. Também pode criar uma nova configuração utilizando o botão
. Com o botão
, tem a possibilidade de transferir graficamente uma configuração de outro objeto. Pode utilizar o botão
para editar a configuração de dimensionamento selecionada.
Gerenciar configurações de dimensionamento
Na caixa de diálogo image027510 Editar configuração do estado limite último , pode ver na 'lista' todas as configurações do estado limite no modelo. Com o botão
pode criar uma nova configuração com base nos valores padrão do # extbookmark manual|image026561|Baseado na norma #. Pode copiar a configuração selecionada com o botão
e eliminar a configuração selecionada com o botão
.
Atribuir configuração de dimensionamento
Análoga aos tipos de dimensionamento de betão , é possível atribuir a configuração aos objetos individualmente. Tem várias opções para isso:
- Atribuição através do botão
no canto superior direito da caixa de diálogo image027510 Editar configuração de capacidade de carga - Atribuição na tabela de entrada do dimensionamento de betão para configurações (ver imagem image027511 Atribuir configuração de usabilidade através da tabela

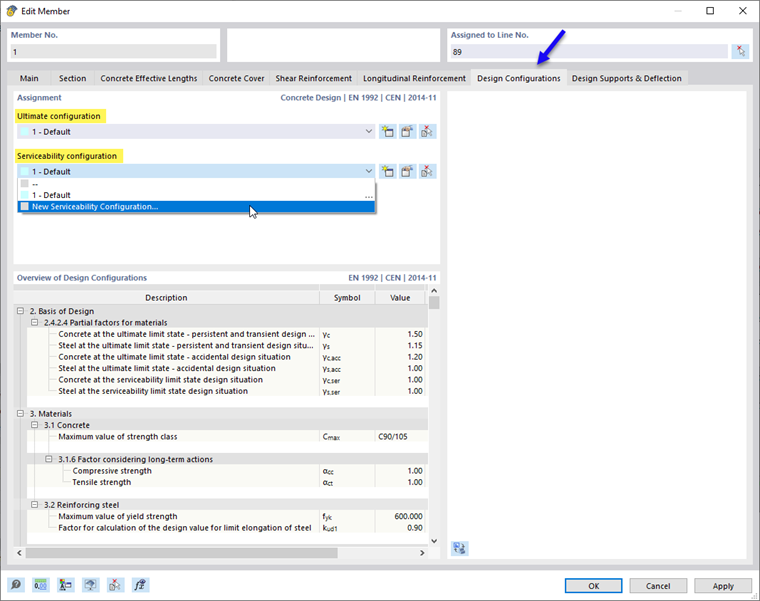

- Atribuição através de lista na caixa de diálogo de edição do objeto
Para um objeto sem configuração atribuída a um estado limite específico, não são realizadas verificações de dimensionamento neste estado limite. Desta forma, é possível desativar facilmente a verificação do estado limite de utilização para barras individuais não atribuindo uma configuração do estado limite de utilização a essas barras.
