As condições de fronteira essenciais para o dimensionamento são definidas atribuindo os 'tipos para o dimensionamento de betão' ao objeto a ser dimensionado (barra, superfície, nó). Para isso, pode utilizar várias opções:
- Introduz os números das barras, conjuntos de barras, superfícies ou nós relevantes nas caixas de diálogo dos tipos individuais (ver figura # extbookmark manual|image026646|Comprimento de encurvadura #).

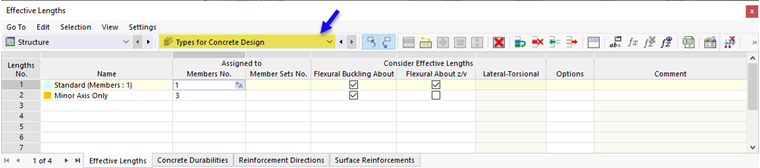

- Entrar os números dos objetos nas tabelas de entrada 'Tipos para dimensionamento de betão' (disponível na categoria principal Estrutura ).
- Atribuir o tipo no separador das propriedades de dimensionamento na caixa de diálogo do objecto.
Quando o dimensionamento de betão era ativado, as propriedades de dimensionamento eram ativadas para todas as barras e superfícies que usam um material do tipo Betão. Os 'tipos disponíveis para o dimensionamento de betão' dependem do # extbookmark manual|image026561|Norma # de. São apresentados nos capítulos seguintes.
Selecione um tipo de dimensionamento de betão existente na lista (ver imagem imageimage026639 Atribuição do tipo de durabilidade de betão ). O botão
oferece a possibilidade de criar um novo tipo. Com o botão
pode seleccionar graficamente outro objecto para utilizar as suas propriedades para o dimensionamento de betão. Se pretende editar o tipo selecionado, utilize o botão
.

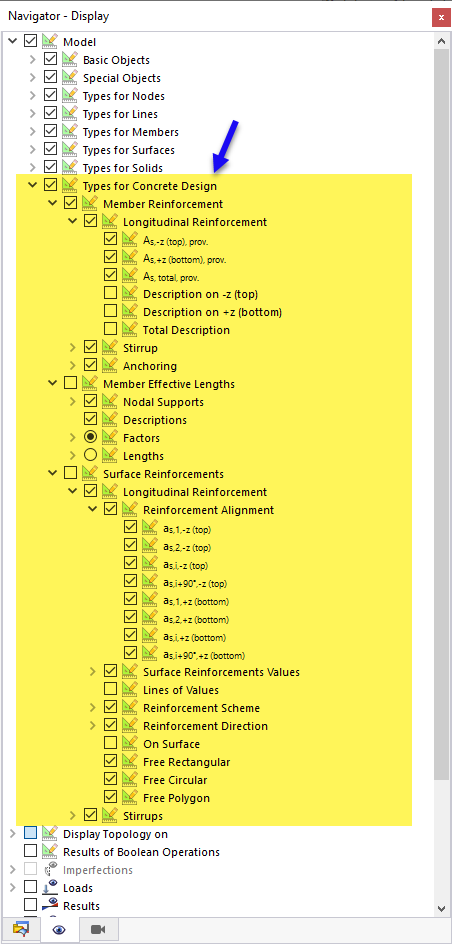

Os tipos para o dimensionamento de betão podem ser exibidos graficamente na janela de trabalho. Na categoria 'Tipos para o dimensionamento de betão' no Navigator - Display as opções de visualização correspondentes. Isto permite verificar facilmente se os tipos estão atribuídos corretamente. Também pode utilizar o navegador para preparar o gráfico para a documentação em impressão gráfica .
