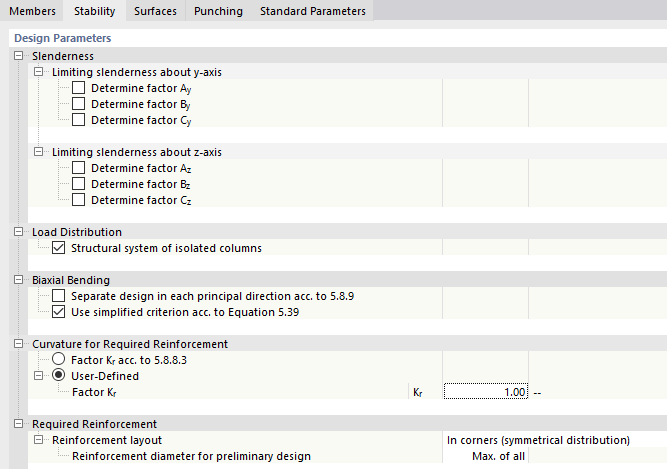

No separador Estabilidade da caixa de diálogo 'Configuração do ELU', o utilizador controla a configuração para a análise de estabilidade dos pilares. Este dimensionamento é baseado no método da curvatura nominal. É realizada automaticamente na forma de uma verificação da secção quando são atribuídos {%/000534 comprimentos efetivos]] às barras relevantes.
Esbelteza
Esta categoria é apresentada para os anexos nacionais, onde o limite de esbelteza tem de ser definido para barras individuais comprimidas. Os fatores A, B e C estão incluídos na determinação do limite de esbelteza λlim de acordo com a equação (5.13N). Podem ser determinados pelo programa ou definidos pelo utilizador. Os valores recomendados encontram-se pré-definidos.
Distribuição de carga
Nesta categoria é possível definir se o sistema é constituído por 'colunas individuais' ou por várias colunas cooperantes.
Se o utilizador tem um sistema misto de pilares individuais e estruturas de pilares ligadas, crie configurações diferentes e atribua-as aos pilares correspondentes.
Flexão desviada
Via de regra, o dimensionamento do pilar do modelo é realizado tendo em consideração a flexão dupla. Se pretende realizar um 'dimensionamento separado nas duas direções do eixo principal de acordo com 5.8.9' ou um ' dimensionamento simplificado de acordo com a equação 5.39 ', seleccione a caixa de selecção correspondente.
Aqui também é necessário criar e atribuir diferentes configurações para diferentes especificações de barras do modelo.
Curvatura para armadura necessária
Para a determinação das excentricidades de acordo com a teoria de segunda ordem para o método da curvatura nominal, a curvatura é considerada no programa utilizando o fator Kr. Isto pode ser determinado automaticamente de acordo com 5.8.8.3 ou especificado pelo utilizador.
Armadura necessária
Na análise de estabilidade com o método da curvatura nominal, as forças internas são determinadas com um comprimento efetivo especificado, tendo em consideração as excentricidades de acordo com a teoria de segunda ordem. Com os esforços internos, é possível dimensionar a secção com a armadura existente. Independentemente disso, o programa também pode determinar o valor da armadura necessária se a armadura existente definida for muito pequena. Para fazer isso, é necessário especificar os lados da secção nos quais a armadura necessária deve ser aplicada ou determinada. Pode seleccionar a posição adequada a partir da lista.
Observe que esta configuração tem influência sobre o valor determinado da armadura necessária. Isto vale especialmente para um componente que é carregado principalmente com um momento My ou Mz. Neste caso, faz sentido distribuir a armadura simetricamente em cima e em baixo (para My ) ou fatorizar a armadura existente para ter em consideração o momento relativamente maior Mz.
Por outro lado, para pilares que são carregados de forma aproximadamente igual em ambas as direções do eixo principal e, consequentemente, My e Mz estão numa ordem de magnitude semelhante, a opção 'Uniformemente circunferencial' ou 'Nos cantos ( distribuição simétrica)' a recomendação.
O 'diâmetro da armadura para o dimensionamento prévio' controla qual o diâmetro é utilizado na determinação da armadura necessária descrita acima. Por defeito, é utilizada a maior secção da armadura existente (' Max de todas '). Também é possível definir um valor diferente selecionando a opção 'Personalizado' e especificando o diâmetro do varão.
