Especificações de dimensionamento

Comprimento efetivo

Para verificações de estabilidade de barras segundo o método de colunas modelo ou o método de curvatura nominal, é necessário definir comprimentos de flambagem. Ao atribuir um comprimento de flambagem a uma barra, as condições de contorno e os comprimentos de flambagem correspondentes são considerados na análise de estabilidade da barra. O dimensionamento da seção transversal é então realizado com os esforços internos desta análise de estabilidade.

Base

Na aba Base, devem ser feitas definições básicas. A entrada dos coeficientes de comprimento de flambagem e das condições de suporte pode ser feita na aba Suportes nodais e comprimentos de flambagem.

Tipo de determinação

Defina, por meio das caixas de seleção, quais formas de falha de estabilidade devem ser verificadas para a barra (ou conjunto de barras). Sob compressão, o encurvamento por flexão pode ser decisivo em torno do eixo forte ou fraco.

Se você desativar uma forma de falha, a opção correspondente na seção 'Tipo de estrutura' e na aba 'Suportes nodais e comprimentos de flambagem' será desativada. Essa forma de falha não será investigada na verificação.

Tipo de estrutura

Com as caixas de seleção nesta seção, defina se o sistema da barra é 'Deslocável' ou 'Indeslocável'. Essa configuração pode ser feita separadamente para ambas as direções de flambagem. O tipo de estrutura afeta a determinação do momento equivalente M0e conforme EN 1992-1-1, 5.8.8.2(2) Eq. (5.32).

Opções

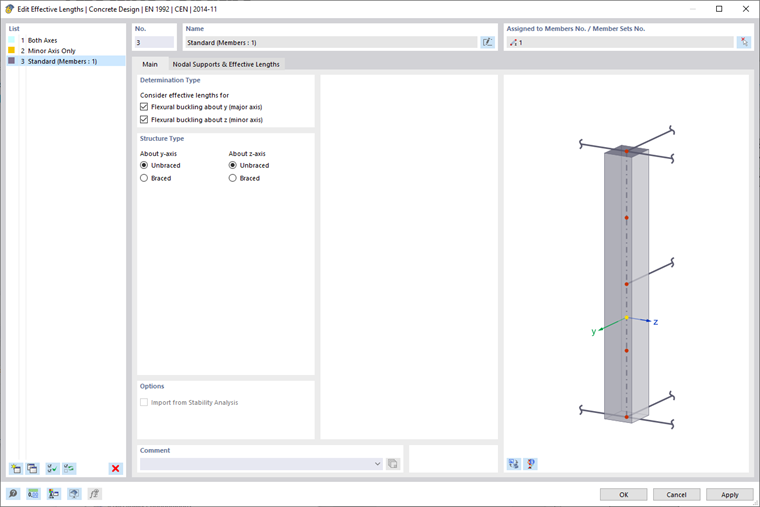

A caixa de seleção 'Importar da análise de estabilidade' permite a aplicação de coeficientes de comprimento de flambagem com base em modos de flambagem. As entradas correspondentes podem ser feitas na aba adicional Importar da análise de estabilidade.

Informação

A caixa de seleção está acessível se o Add-On Estabilidade Estrutural estiver ativado (licença necessária).

Suportes nodais e comprimentos de flambagem

Na aba Suportes nodais e comprimentos de flambagem, você define as condições de contorno para a verificação de estabilidade e define os coeficientes de comprimento de flambagem.

Suportes nodais

O suporte da barra (ou conjunto de barras) define as condições de contorno para a verificação de estabilidade. Além disso, os suportes nodais são usados para dividir a barra em segmentos.

Informação

Por padrão, sempre são definidos suportes nodais para um pilar pendular. Os suportes nodais não são adotados do modelo! Portanto, na maioria dos casos, é necessário um ajuste manual.

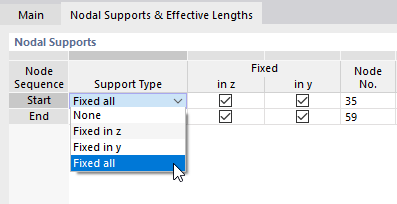

Para definir os suportes, você pode escolher variantes típicas em uma lista na coluna 'Tipo de suporte'. Alternativamente, selecione individualmente (suporte fixo) ou desmarque (nenhum suporte) as caixas de seleção nas colunas 'Fixo'.

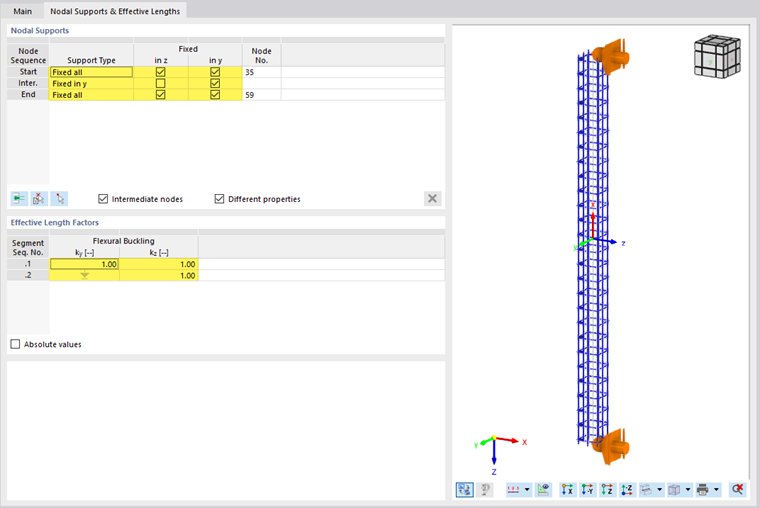

Você pode definir os suportes nodais para o início e fim da barra. Se houver um suporte por um nó na própria barra, marque a caixa de seleção 'Nó intermédio' (ver imagem Definir coeficientes de comprimento de flambagem por segmento). Nós intermédios são considerados como nós padrão entre barras de um conjunto de barras e nós do tipo 'No elemento' (ver capítulo do manual do RFEM).

A definição dos nós intermédios não é feita com base nos números dos nós, mas sim pela ordem na barra: '.1' designa o primeiro nó intermédio a partir do início da barra, '.2' o segundo nó intermédio, etc. Se uma barra à qual este comprimento de flambagem é atribuído tiver mais (ou menos) nós intermédios, a consideração será feita a partir do início da barra; entradas em excesso ou nós serão ignorados.

Informação

Suportes nodais e comprimentos de flambagem são entendidos como "tipos". Eles podem ser atribuídos a vários tipos diferentes de barras e conjuntos de barras. Os segmentos e nós intermédios são sempre contados a partir do início da barra.

O botão Inserir linha insere um novo nó intermédio acima da linha selecionada. Para remover um nó intermédio, selecione a linha e clique no botão Eliminar . O menu de contexto da tabela também oferece opções para edição de linhas.

Com o botão Seleção múltipla , você pode selecionar uma barra ou conjunto de barras no modelo para adotar o número de nós intermédios na tabela. Se o comprimento de flambagem já estiver atribuído a uma barra, você pode usar o botão Selecione individualmente para selecionar um nó. Na tabela, a linha do suporte intermédio correspondente será selecionada (se aplicável).

Sugestão

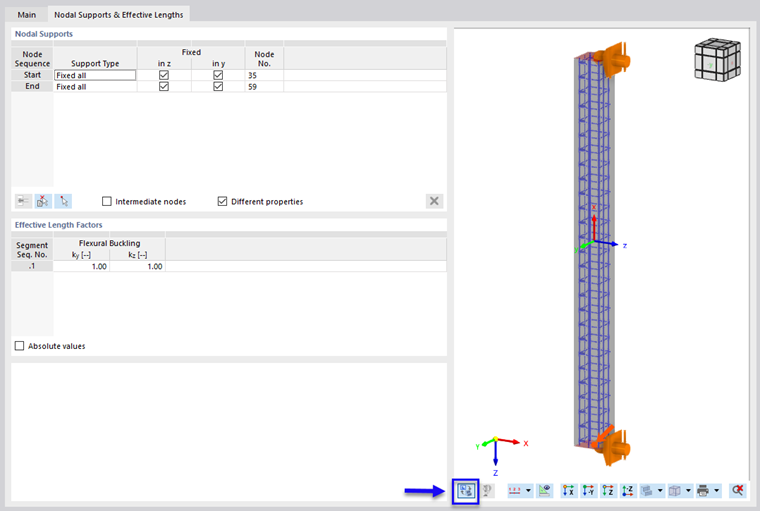

Se o comprimento de flambagem for atribuído a uma barra, você pode verificar os suportes e eixos com o botão Vista do modelo no gráfico do diálogo (ver imagem Definir suportes nodais e comprimentos de flambagem).

Coeficientes de comprimento de flambagem

A tabela 'Coeficientes de comprimento de flambagem' está ajustada ao número de suportes nodais. Se não forem definidos nós intermédios, existe apenas um 'Segmento'. Você pode ajustar os coeficientes de comprimento de flambagem deste segmento às condições de contorno, prolongando ou encurtando o comprimento de flambagem para as diferentes formas de falha com os coeficientes.

Informação

Para cada forma de falha, um coeficiente de comprimento de flambagem de 1,0 está pré-definido. Os comprimentos de flambagem não são adotados do modelo ou da definição de suporte nodal! Portanto, na maioria dos casos, é necessário um ajuste manual.

Suportes em nós intermédios (ver imagem Selecionar tipo de suporte) dividem a barra ou conjunto de barras em vários segmentos para os diferentes casos de falha:

  • Sem: O coeficiente de comprimento de flambagem do Segmento nº 1 é válido para todos os segmentos seguintes
  • Fixo em z: Coeficientes de comprimento de flambagem individuais ky para flambagem em torno do eixo y
  • Fixo em y: Coeficientes de comprimento de flambagem individuais kz para flambagem em torno do eixo z
  • Fixo em todos: Coeficientes de comprimento de flambagem individuais para ambas as direções de flambagem e todos os segmentos

Uma seta simboliza um coeficiente de comprimento de flambagem abrangente para segmentos se não houver suporte intermédio correspondente na tabela 'Suportes nodais'. Você pode definir os coeficientes de comprimento de flambagem dos segmentos individuais nas linhas da tabela e assim ajustar os comprimentos de flambagem das seções.

O comprimento de flambagem utilizado para verificar uma forma de falha em um ponto deste segmento resulta da multiplicação do comprimento do segmento pelo coeficiente de comprimento de flambagem correspondente.

Registre para cada segmento os coeficientes de comprimento de flambagem que são significativos para a flambagem em torno do eixo y e z, respectivamente. Na lista, também existem típicos coeficientes de comprimento de flambagem disponíveis.

Você também pode especificar 'Valores absolutos' para os comprimentos de flambagem. É importante notar que esses valores são usados em todos os objetos atribuídos. Ao contrário dos coeficientes de comprimento de flambagem, não há ajuste relativo ao comprimento real do segmento! Portanto, a definição através de coeficientes de comprimento de flambagem é preferida em vez de valores absolutos.

A determinação automatizada dos comprimentos de flambagem para a construção em concreto usando o método do kA-kB ainda não está disponível no estado atual de desenvolvimento.

Importar da análise de estabilidade

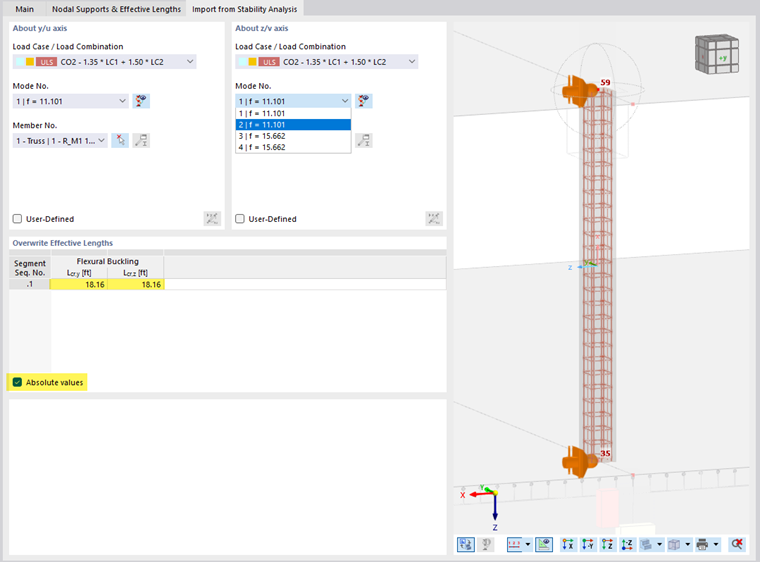

A aba Importar da análise de estabilidade está disponível quando você ativa a caixa de seleção correspondente na aba Base. Aqui, você pode selecionar os modos de flambagem e as barras cujos coeficientes de comprimento de flambagem ky ou kz devem ser aplicados.

Em torno do eixo

Os modos próprios são propriedades de um caso de carga ou de uma combinação de cargas. Primeiro, selecione na lista 'Caso de carga/combinação de cargas' qual situação de carga é decisiva para o modo de flambagem. A lista só contém casos de carga e combinações de carga para os quais uma análise de estabilidade foi definida. Você pode definir o modo próprio de um caso de carga específico para cada eixo principal.

No passo seguinte, defina o 'Número do modo' decisivo. A lista de modos próprios está disponível para todos os casos de carga e combinações de carga calculados.

Com o botão Seleção da forma própria , você pode exibir os modos próprios na janela de trabalho.

Finalmente, selecione a 'Barra nº' na lista. Com o botão Selecione individualmente , você também pode determinar graficamente a barra na janela de trabalho.

Coeficientes de comprimento de flambagem

Na tabela, os coeficientes de comprimento de flambagem importados da análise de estabilidade para os dois eixos principais são fornecidos. Se você quiser ajustar um valor, ative a caixa de seleção 'Personalizado' na seção 'Em torno do eixo'. Isso irá tornar o campo de entrada acessível.

Os coeficientes de comprimento de flambagem aqui exibidos serão transferidos para a aba Suportes nodais e comprimentos de flambagem e não são editáveis lá. Com a opção 'Valores absolutos', você também pode adotar os comprimentos de flambagem Lcr,y e Lcr,z das barras a partir dos resultados da análise de estabilidade. Esta opção pode, por exemplo, ser utilizada quando o comprimento de flambagem para um conjunto de barras deve ser definido a partir de uma barra contida no conjunto.
