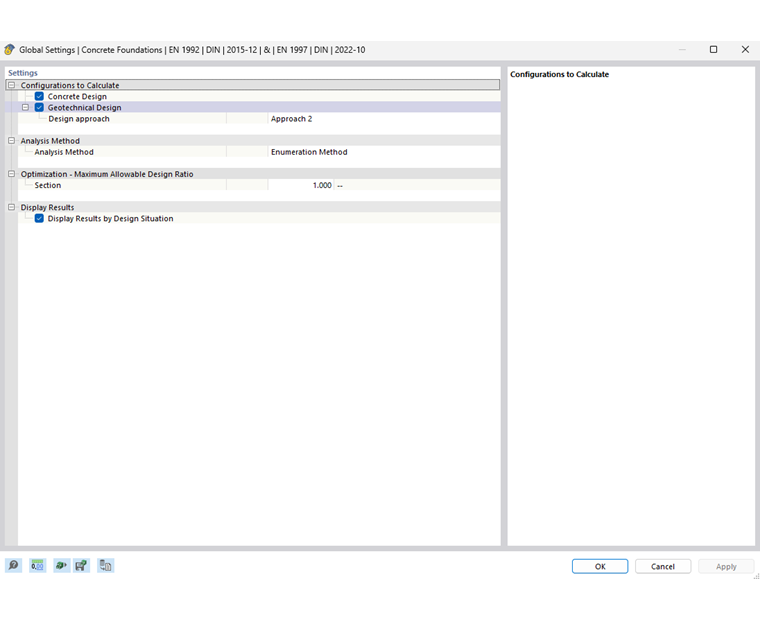

V dialogu Globální nastavení jsou uložena obecná zadání pro betonové základy. Tento dialog lze zavřít pomocí tlačítka
v panelu nástrojů v tabulkách pro kategorii 'Betonové základy' (viz obrázek).
Bemessungssituationen

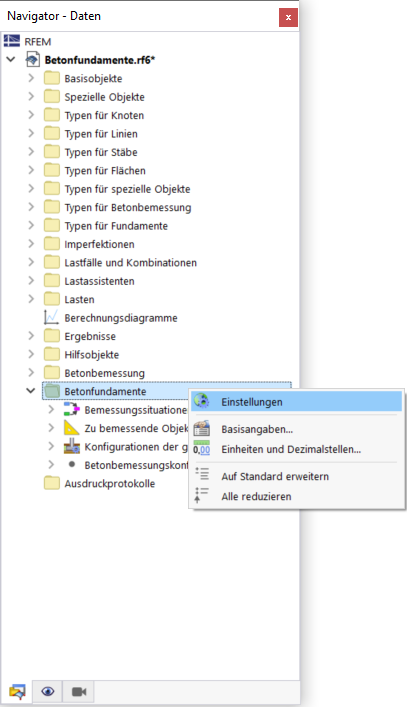

). Další možností je použít místní nabídku položky 'Betonové základy' v navigátoru.
Globální nastavení jsou nezávislá na
Norm
, jednotlivé normové hodnoty se však mohou lišit. Můžete také použít
můžete obnovit výchozí nastavení návrhové normy.
Konfigurace pro výpočet
Pomocí zaškrtávacích políček určíme, které Bemessungskonfigurationen obecně analyzovány.

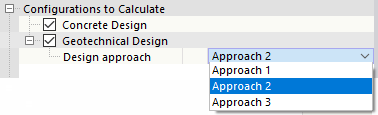

Pro geotechnické posouzení jsou k dispozici tři různé metody výpočtu podle EN 1997-1.
Metoda posouzení
Standardně je pro pruty i plochy nastavena 'Metoda výpočtu'. Jako další metody posouzení jsou k dispozici "obálková metoda" a "smíšená metoda".
- Metoda výpočtu : Všechny kombinace zatížení v návrhové situaci se počítají jednotlivě jedna po druhé. To zpravidla vede k nejpřesnějším výsledkům, ale může to vést k prodloužení doby výpočtu.
- Metoda obálky : Nejdříve se spočítají obálkové vnitřní síly, které vyplývají z extrémních hodnot pro návrhové situace. Obálka se pak použije pro posouzení. To obvykle vede ke kratší době výpočtu, ale za určitých okolností to může vést k neefektivnímu posouzení ve srovnání s výpočtovou metodou.
- Kombinovaná metoda : Obě výše popsané metody jsou zde kombinovány. Jako mezní hodnotu je možné nastavit "počet variant", kde lze přepínat mezi metodou sčítání a obálkovou metodou. Při standardní hodnotě 20 program použije metodu sčítání, pokud je počet "variant výsledků" menší než 20. Pokud je počet variant v návrhové situaci větší nebo roven 20, použije se pro úsporu času výpočtu obálková metoda. Nastavení lze provést zvlášť pro pruty a plochy.
Optimalizace - Maximální přípustné využití
Koncept posouzení je založen na návrhovém postupu. To znamená, že zadáte průřez a výztuž a program provede posouzení s těmito údaji. V rámci budoucího vývoje programů RFEM a RSTAB se počítá také s optimalizací průřezů a specifikace výztuže. Pro jednotlivá posouzení se hledá určité kritérium posouzení nebo procento využití. Pro ovlivnění cíle optimalizace lze zadat také hodnotu odchylnou od "1,00", která může být menší nebo větší.
Doba platnosti výsledků
Výsledky Posouzení železobetonových konstrukcí se smažou, jakmile změníte vstupní údaje. Tím je zajištěno, že posouzení vychází ze správných okrajových podmínek. V některých případech však může být užitečné výsledky zachovat, například pokud chcete upravit stávající výztuž a přesto vidět výsledky předchozího výpočtu - nepokrytou výztuž. V takovém případě deaktivujte zaškrtávací políčko, aby se výsledky pro beton zcela znovu nespočítaly.
