U armovaných základů musí být návrhové momenty pro ohybovou výztuž desky stanoveny z kontaktního tlaku podloží. Rozlišují se přitom dvě dvojice návrhových momentů:
- dvojice návrhových momentů pro spodní výztuž desky
- dvojice návrhových momentů pro horní výztuž desky
Tyto dvojice návrhových momentů se skládají z návrhových momentů pro příslušnou výztuž ve směru hlavních os souřadného systému založení.

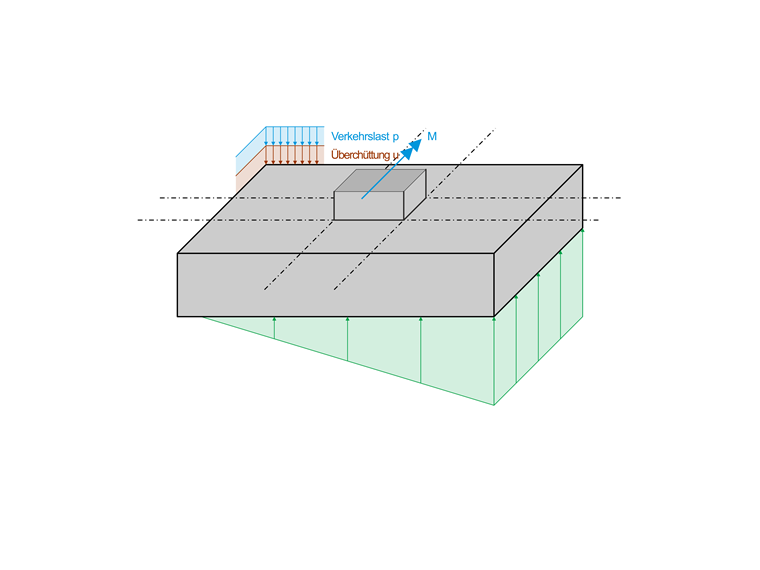

Obrázek ukazuje jednosměrně zatížený základ. Pod tělesem základu se vytváří přímkový průběh napětí. Zajišťuje se stanovení přesného napětí pod čtyřmi rohovými body základu, jakož i uprostřed základu a případně průběhu otevřené spáry. Jakmile je rozložení napětí pod tělesem základu známo, lze stanovit návrhové momenty pro spodní výztuž desky ve směru x a y.
Návrhové řezy
Stanovení návrhových momentů vychází z tzv. „návrhových řezů“. Provádění závisí na tom, jak je sloup připojen k základové desce. Pro jednotlivé typy připojení program automaticky určí vhodné návrhové řezy (některé typy základů jsou ještě ve přípravě).
Sloup bez kalichu nebo blokový základ
Návrhové řezy jsou vedeny podél vnějších stran sloupu. Tím vznikají vzdálenosti Δx a Δy příslušných návrhových řezů od odpovídajících rovnoběžných os souřadného systému založení takto:
|
cx |
Rozměr sloupu ve směru x |
|
cy |
Rozměr sloupu ve směru y |
Kalichový základ s hladkými vnitřními stěnami kalichu

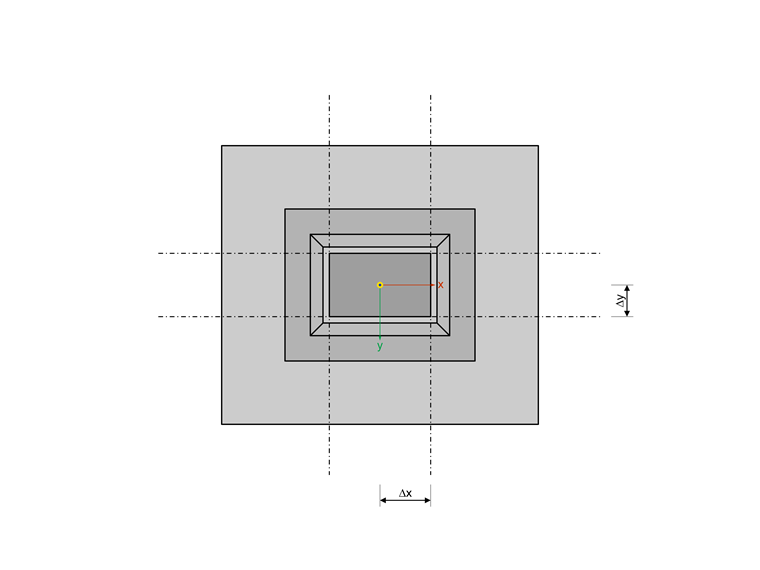

Návrhové řezy jsou vedeny stejně jako u Sloupu bez kalichu podél vnějších stran sloupu.
Kalichový základ s drsnými vnitřními stěnami kalichu

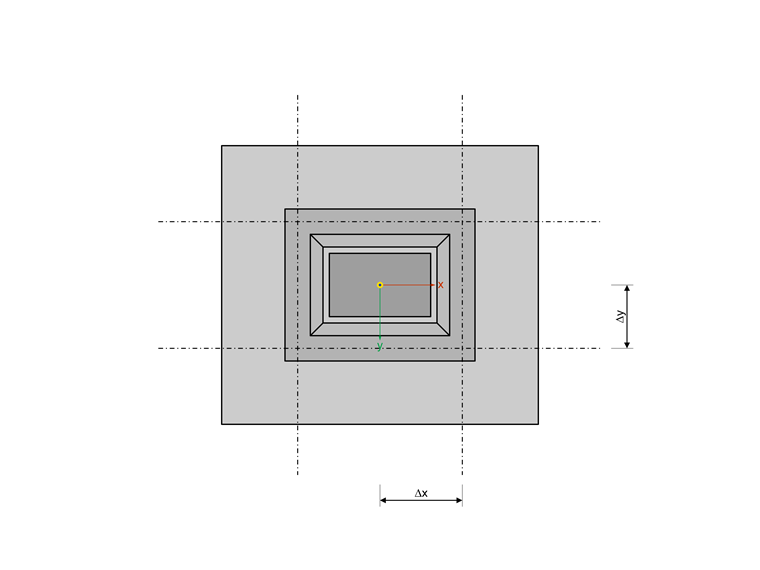

Návrhové řezy jsou vedeny středem stěn kalichu. Vznikají následující vzdálenosti:
|
cx |
Rozměr sloupu ve směru x |
|
cy |
Rozměry sloupu ve směru y |
|
a2 |
Přídavek v horní části sloupu |
|
to |
Tloušťka stěny kalicha v horní části |
Stupňovitý základ
U stupňovitého základu se rozlišují dva návrhové řezy: jeden pro 1. stupeň a jeden pro základovou desku.

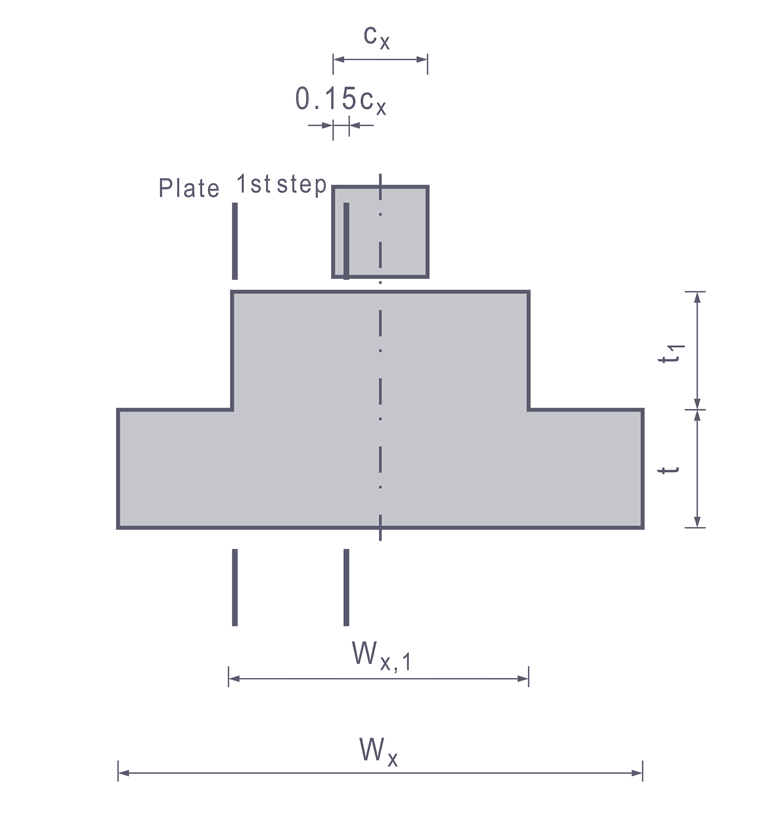

Návrhový řez 1. stupně (spodní výztuž) je veden přes okraj sloupu, avšak s odsazením 0,15 tloušťky sloupu směrem dovnitř. Vzdálenosti Δx a Δy návrhových řezů od odpovídajících rovnoběžných os souřadného systému založení vyplývají takto:
Návrhový řez základové desky (spodní výztuž) je veden přes hranu stupně.
Návrhové momenty
Nejprve je výslednice tlakové napětí určena jako objem tělesa tlakových napětí za návrhovým řezem. Poté se stanoví vzdálenost, kterou má těžiště tohoto tělesa tlakových napětí kolmo k návrhovému řezu. Součin výsledné tlakové síly a vzdálenosti k návrhovému řezu dává tlakový moment Md.

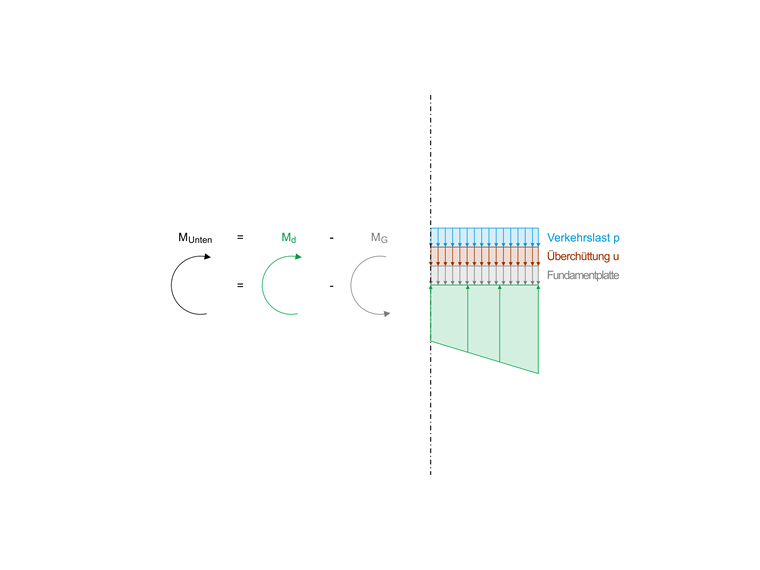

Tlakový moment Md je tedy stanoven z tlakových napětí, která zahrnují i složky zatížení, jež působí přímo ve směru svého působení na podloží, a tudíž nezpůsobují ohyb základové desky. Tyto složky tlakových napětí vznikají vlastní tíhou základové desky, zásypu a případně dodatečného rovnoměrně rozloženého plošného zatížení. Tyto složky je třeba od tlakového momentu odečíst. To se provede tak, že se plocha základu až k návrhovému řezu vynásobí vzdáleností těžiště plochy a následně odpovídajícími plošnými zatíženími. Tímto způsobem se vypočítá podíl MG na tlakovém momentu, který nezpůsobuje ohyb, a proto musí být od Md odečten. Zbývající rozdíl pak dává návrhový moment Munten.
Tímto způsobem se stanoví návrhové momenty pro výztuž ve směru x a y.

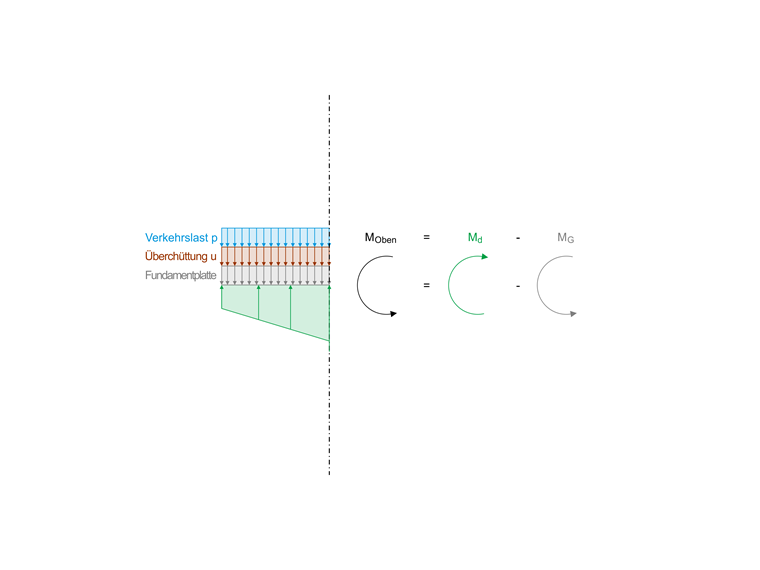

Návrhový moment pro horní výztuž desky se analogicky vypočítá jako rozdíl momentů od kontaktního tlaku a přitížení.
