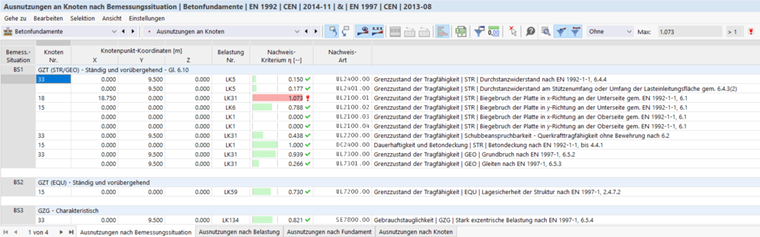

Tabulky výsledků v kategorii Využití na uzlech obsahují výsledky provedených posouzení základů.
Posouzení uzlů jsou v záložkách seřazena podle následujících kritérií:
- Návrhové situace
- Zatížení
- Uzel
Uzel č.
Pro každé kritérium posouzení se zobrazí číslo uzlu s největším využitím.
Souřadnice uzlového bodu
Souřadnice X, Y a Z uzlů se zobrazí ve třech sloupcích.
Návrhová situace
Tento sloupec obsahuje čísla návrhových situací, pro které jsou k dispozici jednotlivá využití.
Zatěžování
V tomto sloupci se zobrazí čísla kombinací zatížení nebo kombinací výsledků, která jsou rozhodující pro příslušná posouzení.
kritérium posouzení
V tomto sloupci se zobrazí podmínky posouzení podle Norma . Stupeň využití je vyjádřen délkou barevného pruhu.
Typ posudku
Každé posouzení je označeno identifikátorem s číslem. Všechna posouzení mezního stavu únosnosti mají identifikátor "UL". Ve sloupci Označení je vysvětlen typ posouzení.
Vzorec posouzení
Tento sloupec můžete zkontrolovat Správce výsledkových tabulek Aktivovat. Uvádí rovnice normy, podle kterých se provádí posouzení.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na příslušný oddíl v normě.
Pomocí
nebo dvojím kliknutím na řádek.

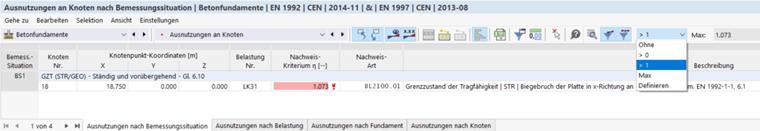

Filtrování výsledků podle poměru
Seznam vpravo v panelu nástrojů pro tabulky umožňuje filtrovat tabulky podle stupně využití. Možnost Max zobrazí pouze rozhodující posouzení pro každý objekt.
V tomto seznamu lze také definovat vlastní možnosti filtrování ve formátu "#. ##". V tabulce se tak zobrazí pouze využití větší než uživatelsky zadaná hodnota.
