Vícevrstvá půda – vrt

Pokud vyberete Typ definice = Vícevrstvý | Vrt, všechny vrstvy, včetně nadnásypu, se určují přímo z vrtného deníku.

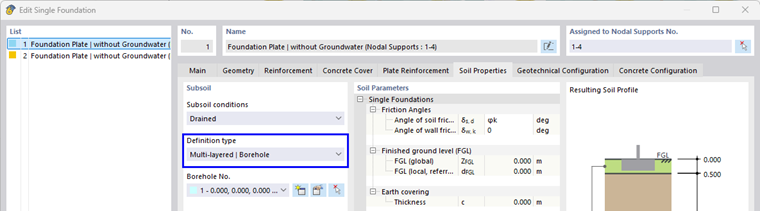

Vícevrstvý | Vrtný deník

• Vrt

Půdní vrstvy se zadávají prostřednictvím vrtu. Zadává se materiál vrstvy, tloušťka a všechny relevantní geotechnické parametry. Nadnásyp a podzemní voda se definují přímo pomocí vrtu, takže v tomto případě není nutné ruční zadávání.

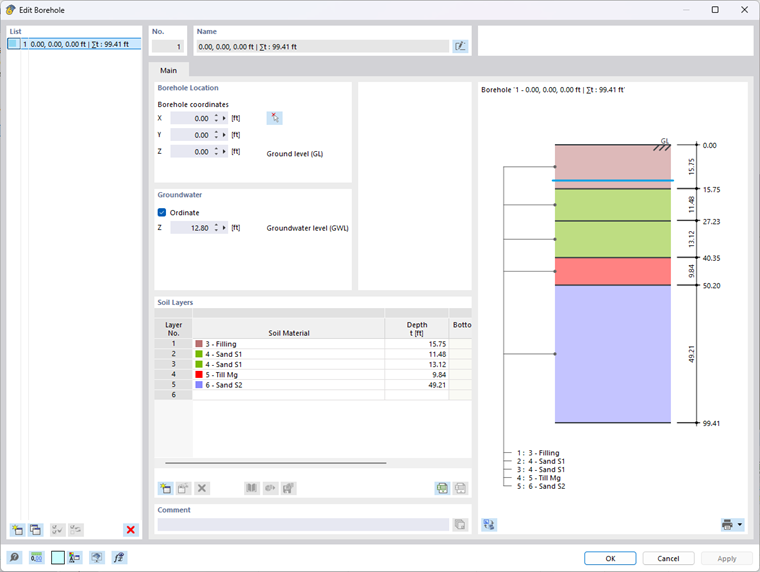

Úprava vrtného profilu

• Půdní vrstvy

Půdní vrstvy se definují v protokolu o vrtu výběrem materiálu a odpovídající tloušťky vrstvy. Vstup se provádí v tabulkách, kde lze každou vrstvu individuálně přizpůsobit.

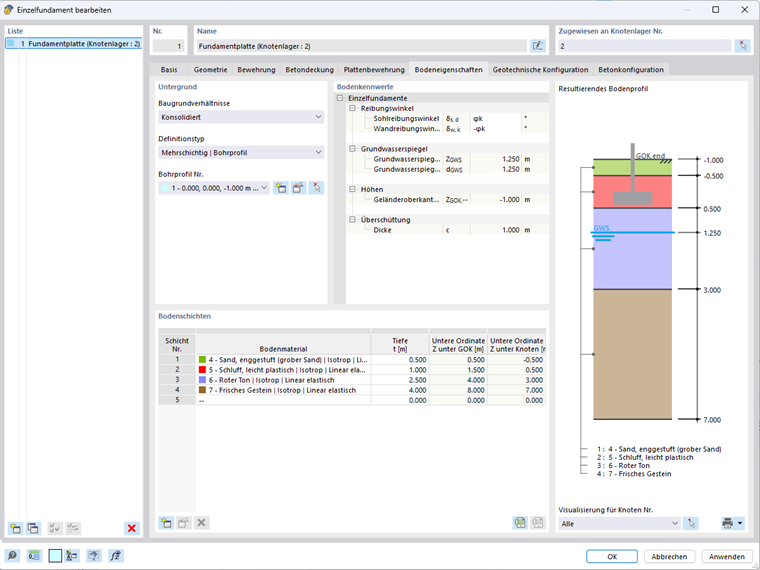

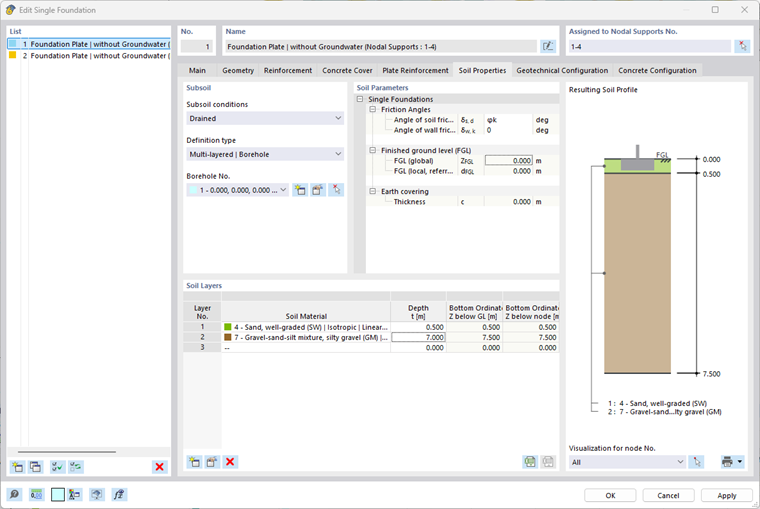

Vícevrstvý | Vrtný profil

• Zobrazení půdního profilu

Po dokončení protokolu o vrtu se vizuálně zobrazí půdní profil a všechny vrstvy, včetně nadnásypu, se modelují podle definovaných parametrů.
Grafika zobrazuje všechny půdní vrstvy a hladinu podzemní vody. Tyto informace se automaticky aktualizují v položce Půdní profil a závisí na vrtu.

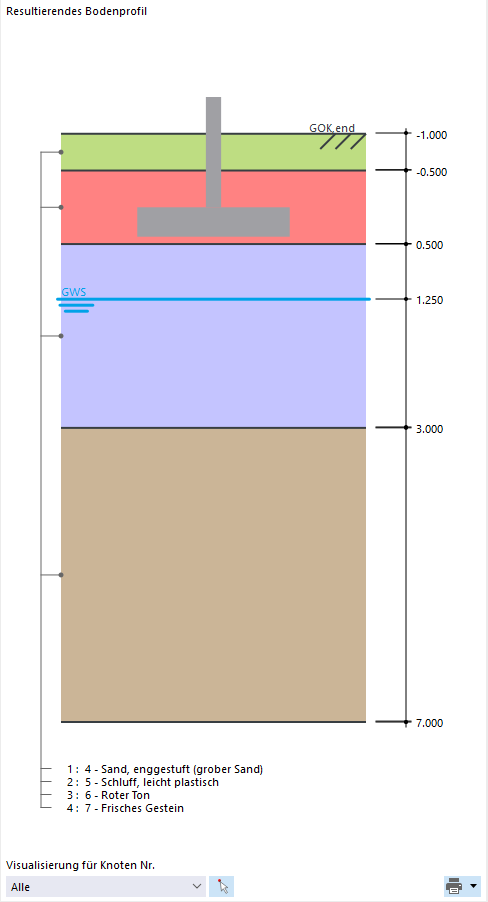

Výsledný profil podloží

Tuto vizualizaci lze také přenést přímo do tiskového protokolu.

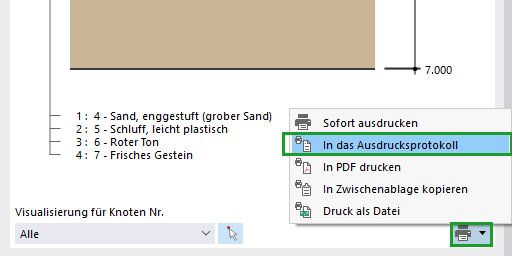

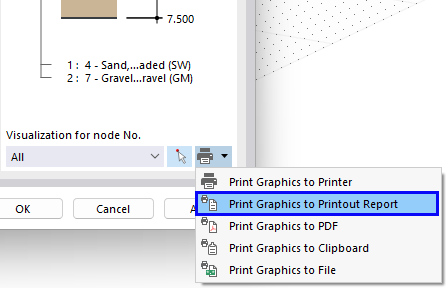

Tisk grafiky do tiskového protokolu
