Přídavné zatížení základů

Na základovou desku mohou působit přídavná zatížení. Každé z těchto zatížení musí být přiřazeno jednomu zatěžovacímu stavu.

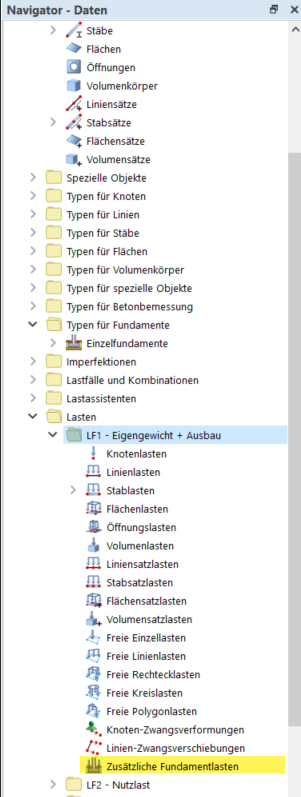

V navigátoru Data lze v kategorii Zatížení zadat nové přídavné zatížení na základ. Vyberte příslušný zatěžovací stav. Poté dvakrát klikněte na položku Přídavná zatížení na základ.

Betonové základy | Nové přídavné zatížení základu prostřednictvím navigátoru Data

Další možností je vytvořit přídavné zatížení na základ v tabulce Zatížení nebo pomocí tlačítka se seznamem v panelu nástrojů.

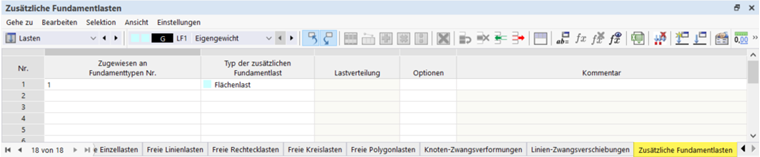

Betonové základy | Přídavné zatížení základu v tabulce zatížení

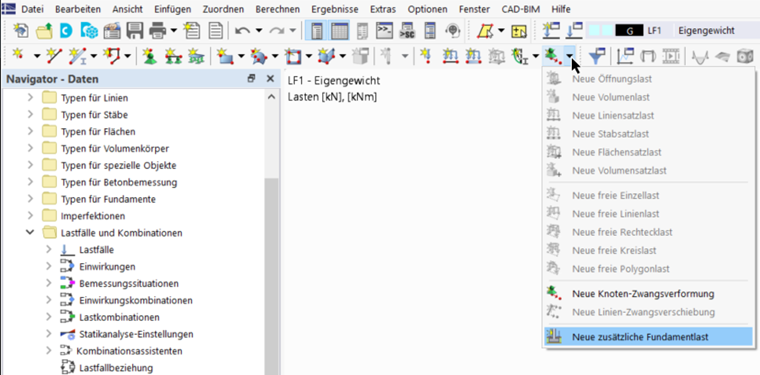

Betonové základy | Přídavná zatížení základu na panelu nástrojů

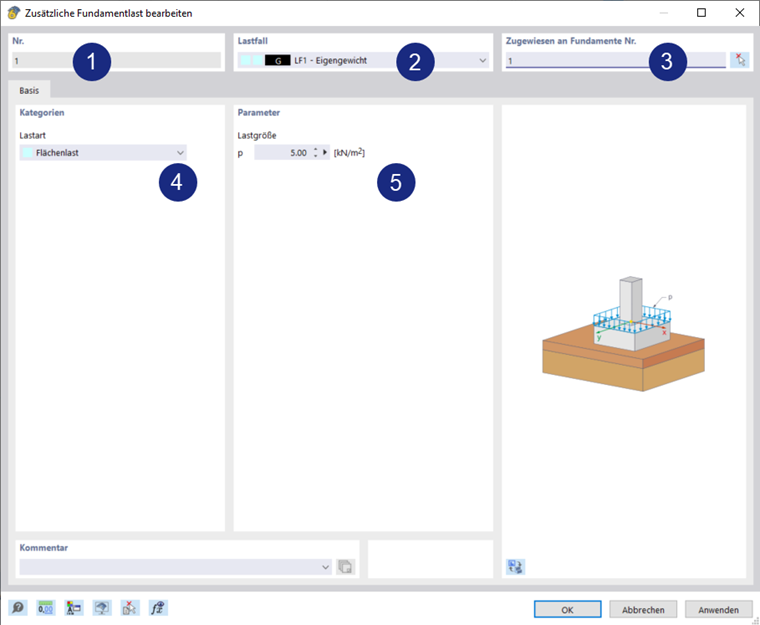

Otevře se dialog Přídavné zatížení na základ.

Betonové základy | Dialogové okno pro úpravu přídavných zatížení základu

1. Číslo zatížení : V tomto poli se zobrazí číslo přídavného zatížení na základ.
2. Zatěžovací stav : V tomto dialogu vybereme zatěžovací stav, kterému se má přiřadit přídavné zatížení na základ. Příslušný zatěžovací stav lze vybrat ze seznamu definovaných zatěžovacích stavů.
3. Přiřazeno základům č. : V tomto poli se zobrazí číslo základu, kterému bylo přiřazeno přídavné zatížení.
4. Kategorie : V této sekci je možné zadat 'Typ zatížení' (plošné zatížení, liniové zatížení, osamělé zatížení, zemní vrstva a spodní voda). Jednotlivé typy zatížení jsou popsány v následujících podkapitolách.
5. Parametry : V závislosti na typu zatížení lze upravit parametry zatížení základu, například definovat velikost zatížení a pořadnice.
