Frage

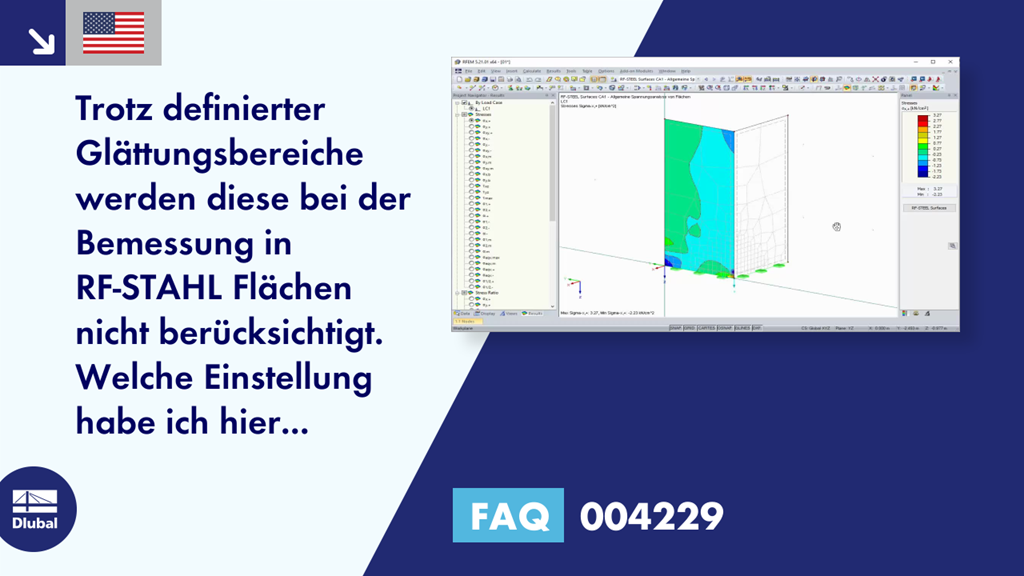

Trotz definierter Glättungsbereiche werden diese bei der Bemessung in RF-STAHL Flächen nicht berücksichtigt. Welche Einstellung habe ich hier übersehen?Antwort
Damit Glättungsbereiche bei der Bemessung in RF-STAHL Flächen berücksichtigt werden, müssen diese stets in den Detaileinstellungen des Zusatzmoduls aktiviert werden. Siehe hierzu das Bild 01 mit den Detaileinstellungen in RF-STAHL Flächen.Schlüsselwörter
