Frage:

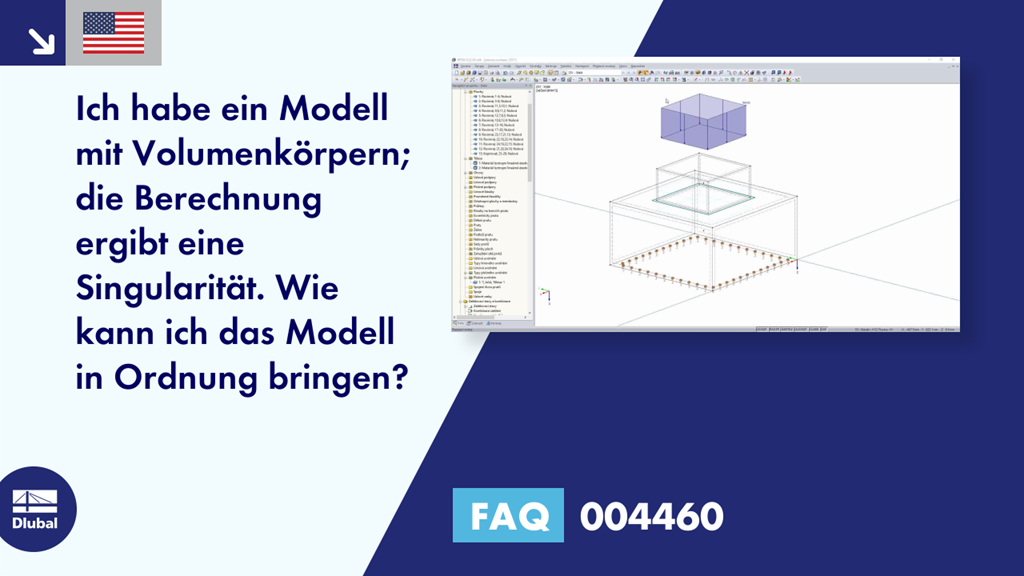

Ich habe ein Modell mit Volumenkörpern; die Berechnung ergibt eine Singularität. Wie kann ich das Modell in Ordnung bringen?
Antwort:
Die Volumenkörper sind über eine Flächenfreigabe mit der Nichtlinearität "Fest, falls pz negativ" verbunden. Aus der Orientierung der Kontaktflächen wird die Kraft pz abgeleitet. Wenn die Orientierung beider Flächen gleich ist und die Drucklast zwischen den Flächen übertragen werden soll, ist die Nichtlinearität „Fest, falls pz positiv“ zu verwenden.
