Haben Sie für einen Stab umfangreiche Eingaben zur Bewehrung gemacht und möchten diese nicht erneut für einen anderen Stab festlegen, so können Sie diese Eingabe mit einem Klick übernehmen.

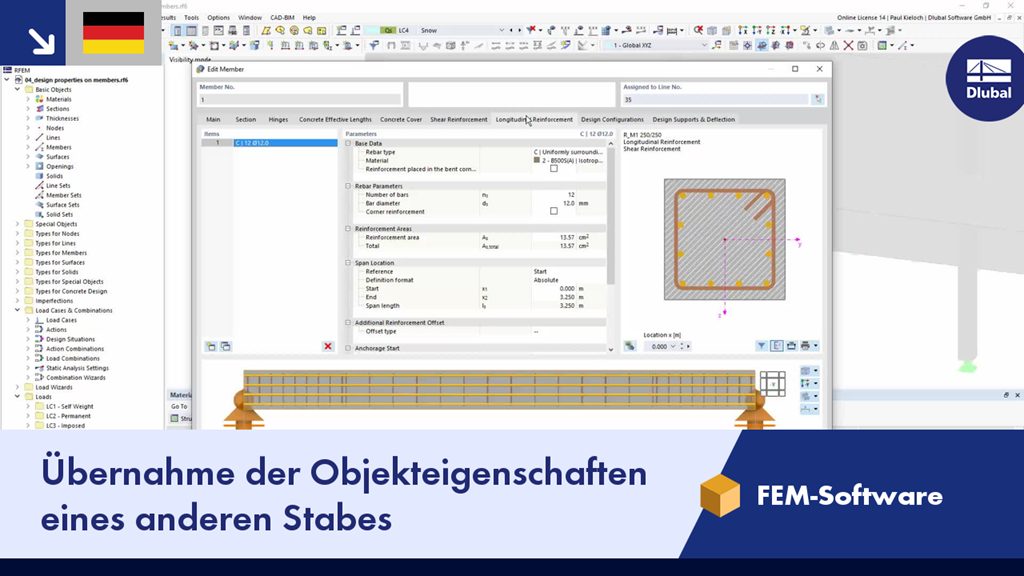

Übernahme der Objekteigenschaften eines anderen Stabes
