Definieren Sie mehrere Lastfälle, um die Wanderlast zu erfassen. Jeder Lastfall soll dabei einer bestimmten Stellung der Wanderlast im System entsprechen.

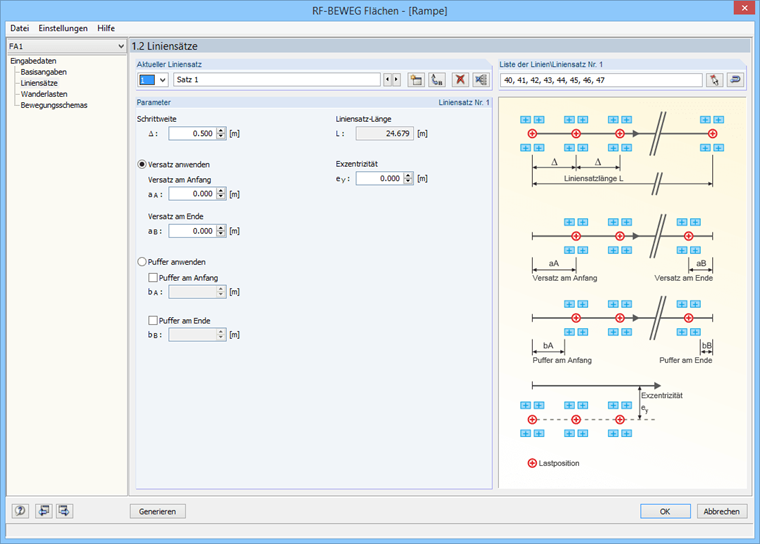

Die Lastfälle aus den Laststellungen auf Stäben können bequem mit den Modulen RF-BEWEG (für RFEM 5) und RSBEWEG (für RSTAB 8) generiert werden. Mit RF-BEWEG Flächen lassen sich für RFEM 5 auch Lastfälle aus Wanderlasten auf Flächen erzeugen (siehe Bild).
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
