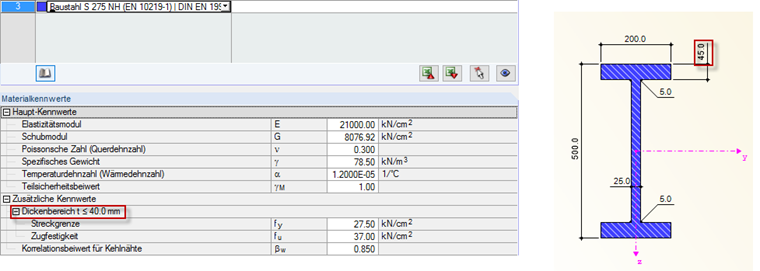

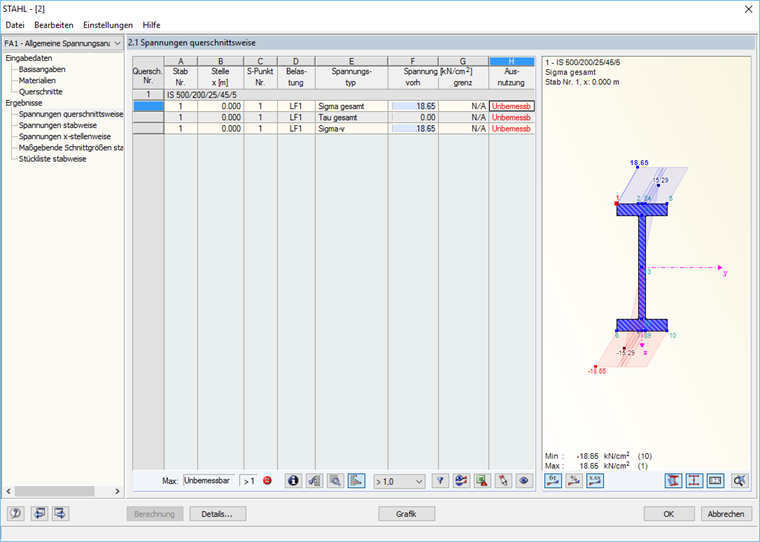

In einem oder mehreren Spannungspunkten des Querschnitts ist eine Dicke hinterlegt, die nicht über die Materialeigenschaften abgedeckt wird. Die Zusatzmodule können daher auf keine Streckgrenze für die Bemessung zurückgreifen und es folgt der Warnhinweis.
Bitte wählen Sie ein anderes Material, welches den Dickenbereich abdeckt, oder ändern Sie den Dickenbereich des vorhandenen Materials.
