FAQ 002719 DE 28. März 2019

Walter Fröhlich Zusatzmodule RAHMECK Pro RF-RAHMECK Pro

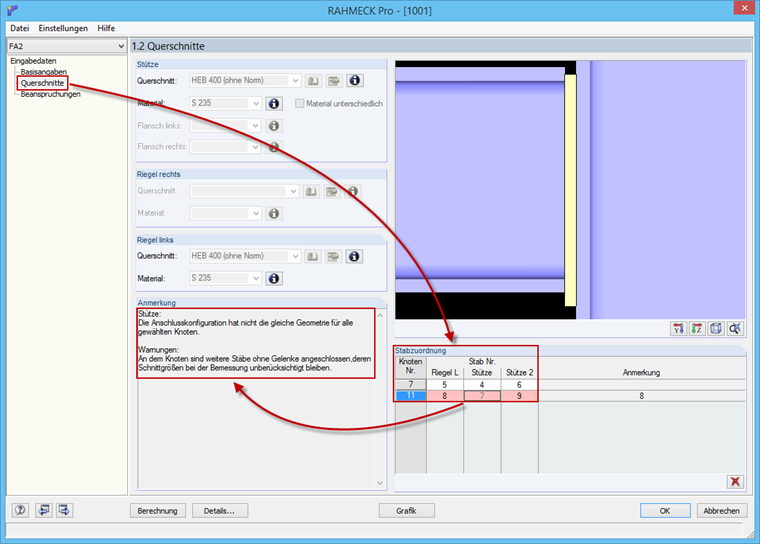

Beim Versuch mehrere Anschlussknoten mit gleicher Geometrie zu bemessen misslingt, da gemeldet wird, dass die Anschlussgeometrie unterschiedlich sei.

Antwort

Damit eine Bemessung für mehrere Anschlussknoten geführt werden kann, müssen folgende Punkte übereinstimmen:
  • die unterschiedlichen Anschlussknoten müssen denselben Geometrietyp verwenden, z.B. Kniestoß
  • Riegel und Stütze(n) der unterschiedlichen Anschlussknoten müssen dieselbe Länge aufweisen
  • es muss jeweils das Material der Stützenquerschnitte und das Material der Riegelquerschnitte übereinstimmen
  • Riegel und Stütze(n) der unterschiedlichen Anschlussknoten müssen dieselben Querschnitte haben
  • Riegel der unterschiedlichen Anschlussknoten müssen dieselbe Neigung aufweisen
Abweichungen in den Anschlussknoten dürfen wie folgt sein:
  • unterschiedliche Querschnitts- und Materialnummern dürfen verwendet werden
  • die Anzahl der angeschlossenen Elementen, wie z.B. Zugdiagonale darf abweichen
  • unterschiedliche Gelenktypen können verwendet werden

Schlüsselwörter

Bemessung mehrerer Knoten Geometrie Anschlusskonfiguration
