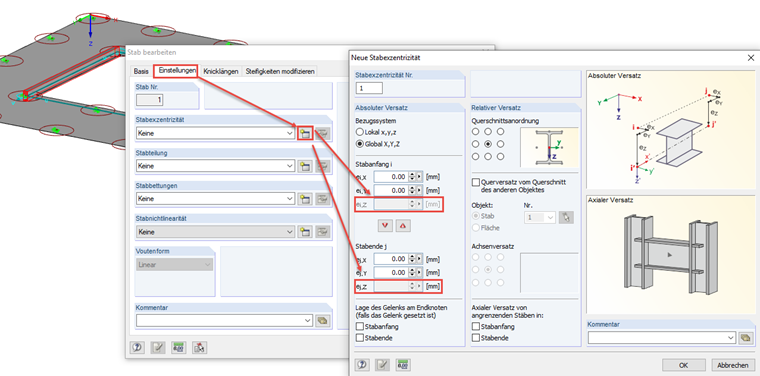

In einem 2D-Modell XY mit den Freiheitsgraden (uz/fx/fy) kann keine Exzentrizität definiert werden. Aus einer Exzentrizität resultiert i.d.R. auch eine Normalkraft, die mit diesen Freiheitsgraden nicht abgedeckt ist.
Auch bei Verwendung von Rippen ist Vorsicht geboten. Im Gegensatz zum 3D-Modell verändert die mitwirkende Breite auch die Steifigkeit des Systems.
Es ist daher in der Regel besser, Unterzugmodelle in einem 3D-Modell zu berechnen.
