Modelltyp 2D/3D

Was bedeutet der Modelltyp 2D/XZ/3D beziehungsweise 2D/XY/3D ?


Antwort:

Beim Modelltyp 2D/XZ/3D steht die erste Bezeichnung 2D für die Eingabe des Systems, beispielsweise eine Wand oder die Ebene eines Rahmentragwerks.

XZ steht für die Ebene, in der das System damit modelliert wird.

3D als letzte Bezeichnung steht für die mögliche Berechnung der Ergebnisse. Dreidimensional bedeutet hier also, dass beispielsweise Verformungen auch aus der oben genannten Modellierungsebene heraus berücksichtigt werden.

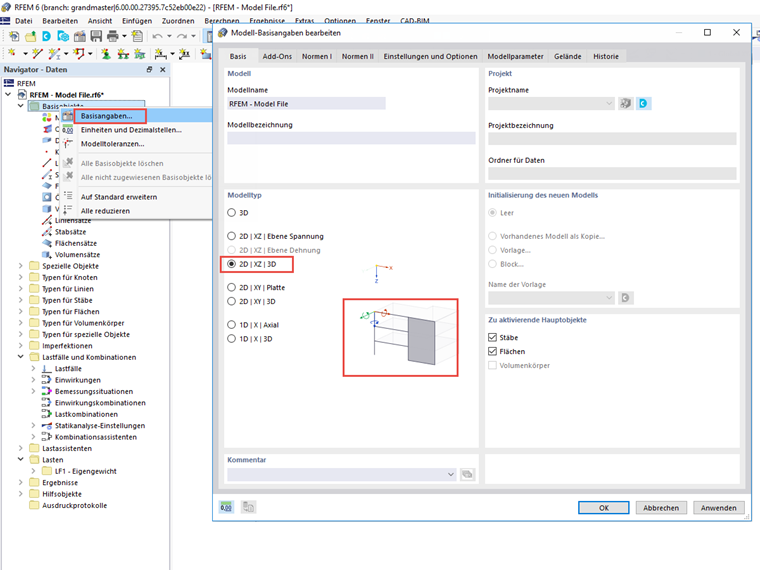

Die beschriebene Definition des Modelltyps wird durch eine kleine Grafik ergänzt, siehe Bild.
