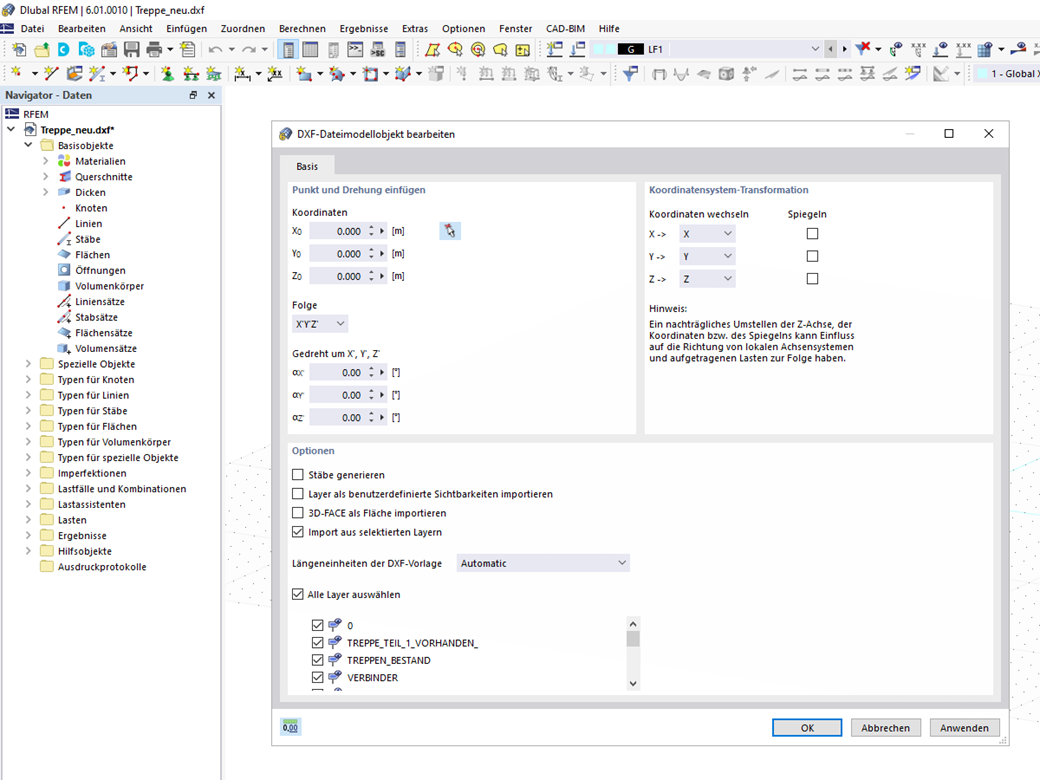

Linien können wahlweise als Linien (RFEM) oder Stäbe importiert werden. Aus dem Namen des Layers können der Querschnitt sowie das Material abgeleitet werden. Die Trennung erfolgt dabei über ein Dollar-Zeichen (Layername: „Querschnitt $ Material“). Es besteht zusätzlich die Option, Flächen aus 3D-Face-Objekten zu erzeugen. Die zu übertragenden Objekte können dabei layerbasiert angesteuert werden.
