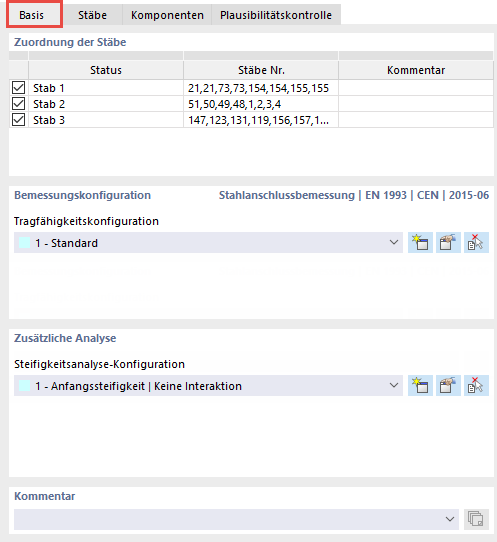

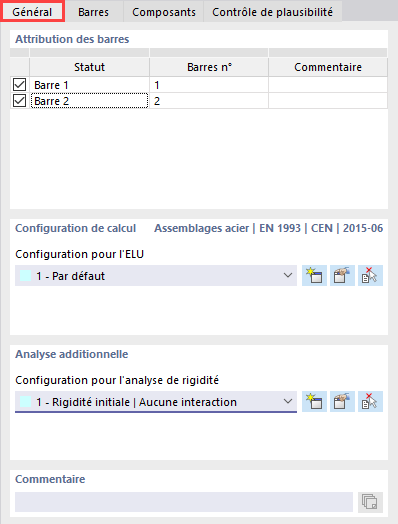

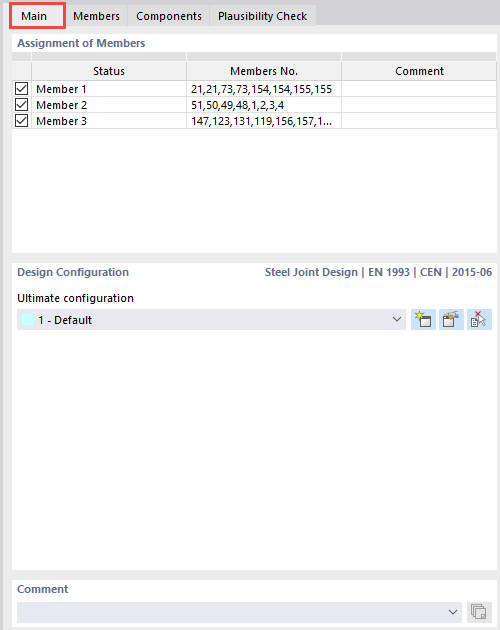

L'onglet Base gère les paramètres généraux concernant les barres de la connexion et la configuration de dimensionnement pour les vérifications.
Attribution des barres
Dès que vous sélectionnez un nœud pour le dimensionnement, le programme attribue à ce nœud toutes les barres qui s'y connectent.
Avec les cases à cocher de la première colonne, vous avez la possibilité de retirer des barres du dimensionnement
. Le Statut correspond à une sorte de regroupement : pour plusieurs nœuds à dimensionner, cela regroupe toutes les barres ayant les mêmes propriétés et une position identique dans le modèle structurel. La désignation du statut, à laquelle vous pouvez également donner un nom individuel, sera utilisée plus tard pour les composants. Dans la colonne Barres No. sont listés les numéros de barre utilisés dans le modèle RFEM ou RSTAB. Facultativement, vous pouvez entrer un Commentaire pour chaque statut dans la dernière colonne.
Configuration de dimensionnement

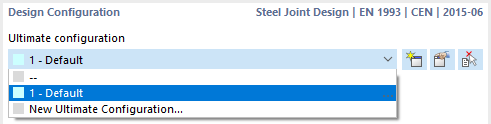

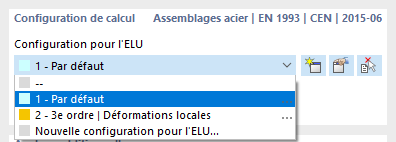

Dans cette section, vous pouvez sélectionner la configuration de capacité portante à appliquer dans la liste, en créer une nouvelle
, la modifier
ou la reprendre graphiquement d'une autre connexion dans la fenêtre de travail
.
Les configurations de dimensionnement sont expliquées dans le chapitre Configurations de capacité portante.
Analyse supplémentaire

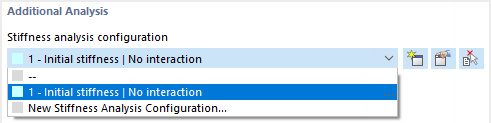

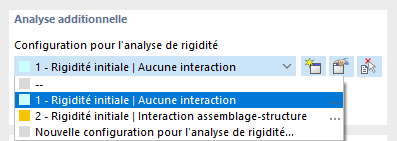

Dans cette section, vous pouvez sélectionner la configuration d'analyse de rigidité à appliquer dans la liste, en créer une nouvelle
, la modifier
ou la reprendre graphiquement d'une autre connexion
.
Les configurations d'analyse de rigidité sont décrites dans le chapitre Configurations d'analyse de rigidité.
Commentaire
Vous pouvez ajouter un commentaire à chaque connexion, qui sera ensuite affiché après le nom de la connexion.
Fenêtre graphique

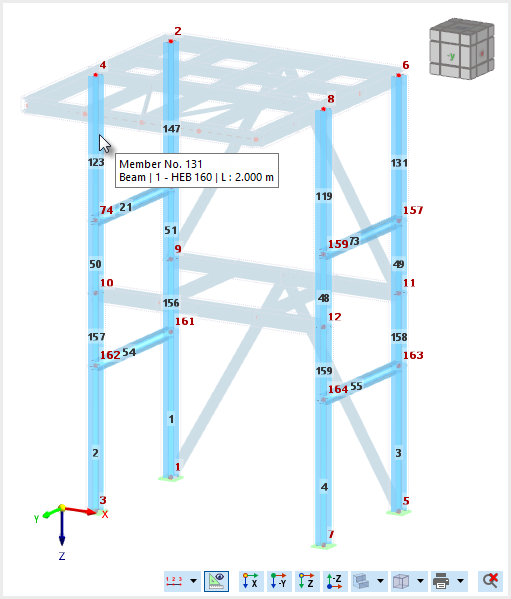

Dans le graphique du dialogue, tous les nœuds à dimensionner avec les barres connectées sont affichés, dans la mesure où vous ne les avez pas désactivés dans la section 'Attribution des barres'.
Lorsque vous déplacez la souris sur un nœud, le numéro du nœud avec ses coordonnées est affiché. Déplacez la souris sur une barre et vous obtiendrez les informations sur le numéro de barre, la section transversale, le matériau et la longueur de la barre.
