Les Diagrammes des résultats dans la section représentent les résultats aux points de contrainte de la section. Pour accéder à cette représentation, cliquez sur le bouton
. Celui-ci est disponible dans les tableaux de résultats de la catégorie 'Dimensionnement en acier' pour les objets barre, mais pas pour les surfaces.

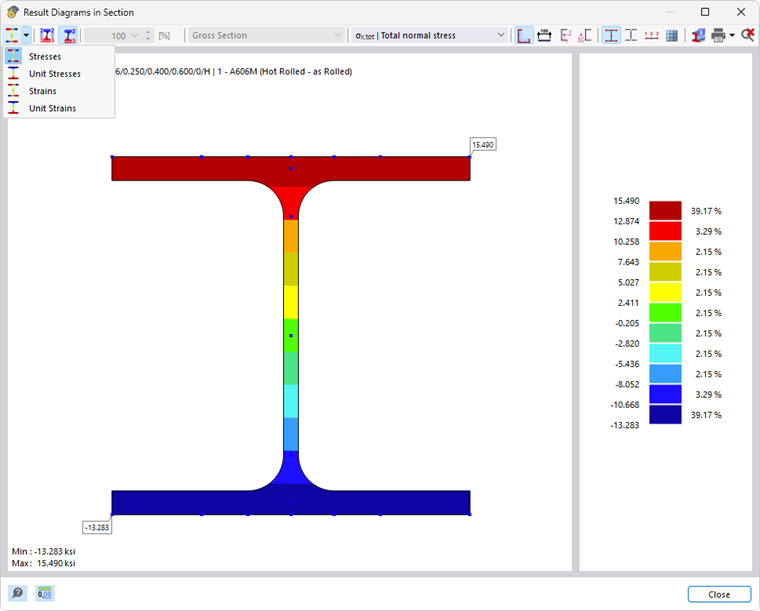

La fenêtre 'Diagrammes des résultats dans la section' apparaît. Le graphique montre l'état de contrainte qui correspond au résultat de la ligne actuelle du tableau.
Vous pouvez contrôler le graphique avec la souris comme d'habitude, par exemple pour zoomer. Les fonctions sont décrites au chapitre Commandes graphiques du manuel RFEM.
La représentation des résultats peut également être ajustée à l'aide des boutons de la barre d'outils. Ils sont dotés des fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton liste avec choix pour Types de résultats |
|
Affiche ou masque les valeurs aux points de contrainte |
|
N'affiche que les valeurs extrêmes des résultats positifs et négatifs |
|
Permet de mettre à l'échelle les diagrammes de résultats via un facteur en [%] |
|
Affiche ou masque le contour de la section |
|
Affiche ou masque les dimensions |
|
Affiche ou masque le système d'axes |
|
Affiche ou masque le centre de cisaillement |
|
Affiche ou masque les points de contrainte |
|
Affiche ou masque les parties c/t (champs individuels) |
|
Affiche ou masque la numérotation des points de contrainte |
|
Affiche ou masque le maillage FE |
|
Ouvre la fenêtre 'Informations sur la section' |
|
Permet d'imprimer la représentation actuelle |
|
Affiche la vue d'ensemble des diagrammes de résultats |

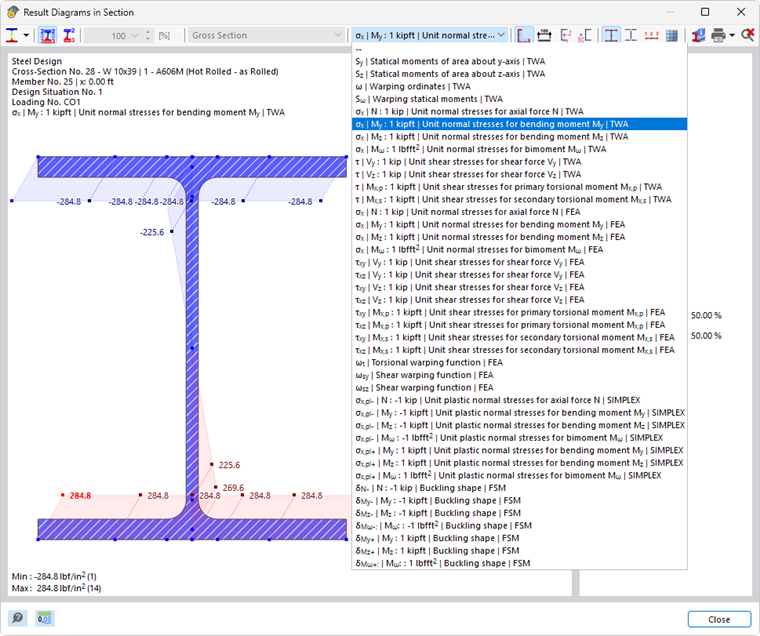

Types de résultats
Via le bouton liste
, vous pouvez sélectionner quels résultats sont à représenter sur la section. Selon la vérification, les options suivantes sont disponibles :
- Diagramme des utilisations
- Contraintes
- Contraintes unitaires
- Déformations
- Déformations unitaires
En fonction de l'effort existant, vous pouvez afficher différents résultats sur la section. Utilisez pour cela les options de sélection dans la barre de menu.
L'abréviation TWA désigne un résultat d'un calcul de section mince, FEM un calcul de section avec éléments finis. Pour la vérification, la méthode utilisée est celle qui est établie pour la section (voir chapitre Sections).
Le suffixe FSM pour les figures de flambement désigne des résultats basés sur la Méthode des Bandes Finies (voir article technique Analyse de charge critique linéaire avec la Méthode des Bandes Finies).
Les résultats du calcul par éléments finis sont toujours représentés sous forme de dégradés de couleur directement sur la section. Les résultats de l'analyse mince, ainsi que le ratio d'utilisation, sont représentés sous forme de diagrammes aux points de contrainte.
Distribution élastique des contraintes
Lors de l'affichage des contraintes pour les forces internes présentes dans la vérification correspondante, il convient de noter que les contraintes sont toujours calculées avec une distribution élastique. Dans le cas d'une vérification de section plastique, les contraintes affichées ne représentent donc qu'une information supplémentaire et ne sont pas utilisées pour la vérification. Une distribution plastique des contraintes dans la section ne peut actuellement pas être calculée.
Contraintes sur la section effective
Si la détermination des contraintes pour la vérification sélectionnée est effectuée sur la section effective (par exemple, pour la classe de section 4 de l'Eurocode 3), il est possible de choisir dans la liste de sélection entre l'affichage des contraintes sur la section effective et sur la section brute.
Impression du graphique
Avec les options du bouton liste
, vous pouvez imprimer le graphique actuel directement, l'enregistrer en tant que PDF ou le transmettre au rapport d'impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
