Maintiens en rotation de barre

Un maintien en rotation est pris en compte lors de la détermination du moment critique élastique ou du facteur de charge critique pour le déversement s'il est déterminé à l'aide du solveur de valeurs propres interne. Un ressort en rotation constant sur l’ensemble de la barre ou de l’ensemble de barres est appliqué.

Cette option ne présente pas d'intérêt pour la construction bois car il n'existe pas d'études spécifiques à la construction bois pour considérer un ressort en torsion. Cependant, cette option est proposée par souci d'exhaustivité.

Important

Les maintiens en rotation de barre n’ont aucun effet sur l’analyse de structure, de stabilité ou modale. Une modification de structure permet en revanche de considérer les maintiens en rotation de barre pour ces analyses.

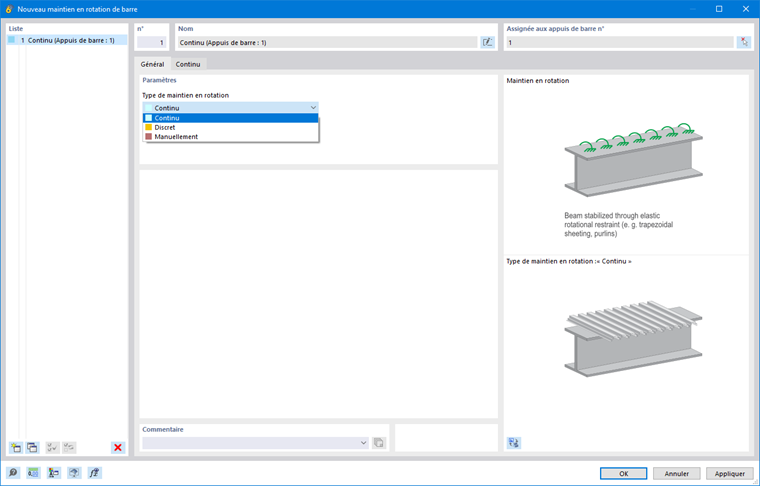

Type de maintien en rotation

Dans la liste, vous pouvez sélectionner différents types de maintiens en rotation :

Important

Les types « Continu » et « Discret » ne sont pas conçus pour les structures en bois et ne doivent donc pas être utilisés. Par conséquent, ce manuel se concentre uniquement sur le type « Manuel ».

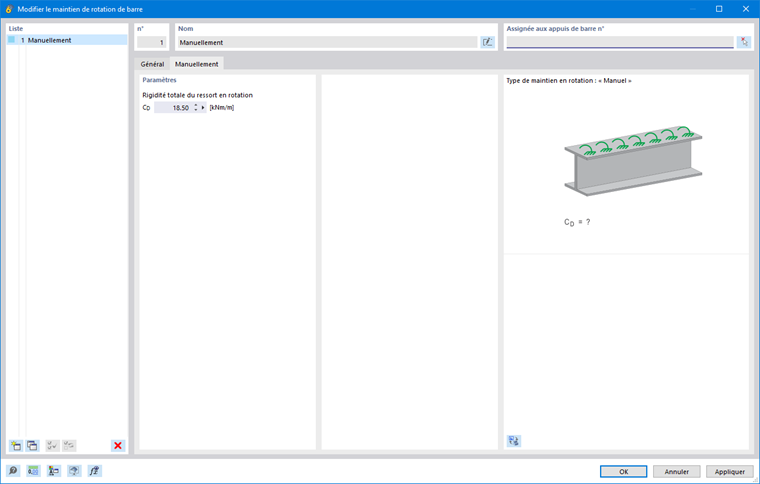

Manuel

Vous pouvez également définir manuellement la rigidité du ressort de rotation CD.

Assignation à une barre ou à un ensemble de barres

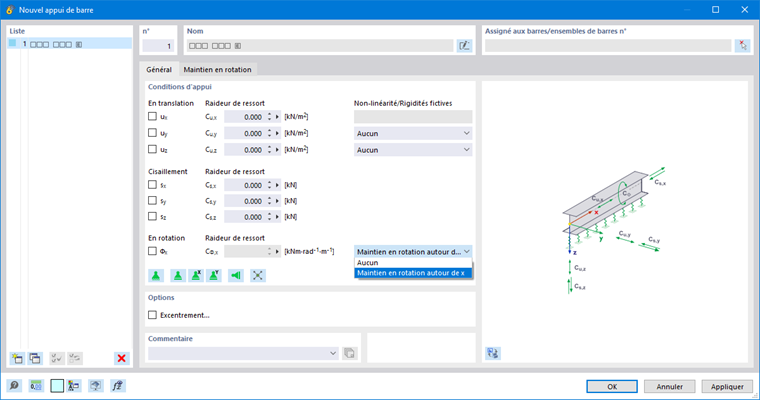

Les maintiens en rotation de barre doivent être assignés aux appuis de barre. Vous pouvez assigner des maintiens de rotation de barre à un ou plusieurs appuis de barre à l’aide de la boîte de dialogue de modification de l’appui de barre. Pour ce faire, sélectionnez la rigidité fictive « Maintien en rotation autour de x » dans la liste « Non-linéarité/rigidités fictives » de l’onglet « Général ».

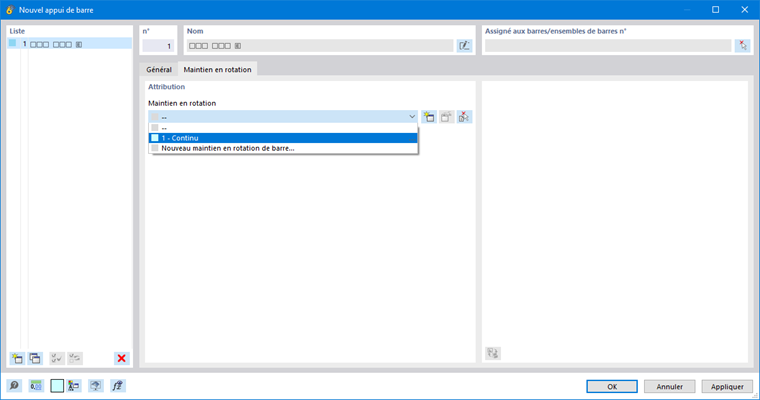

Vous pouvez ensuite assigner le maintien en rotation souhaité dans l’onglet « Maintien en rotation ».

Vous pouvez également assigner graphiquement le maintien en rotation de barre à un appuis de barre dans la boîte de dialogue de modification du maintien en rotation de barre à l’aide du bouton Sélectionner graphiquement les objets . Cependant, le maintien en rotation doit être déjà assigné à un appui de barre.

Les appuis de barre avec les maintiens en rotation de barre qui y sont définis sont ensuite assignés aux barres ou aux ensembles de barres parents. L’assignation des appuis de barre s’effectue à l’aide de la boite de dialogue de modification de la barre ou de l’ensemble de barre, de la sélection dans la boite de dialogue des appuis de barre ou dans le tableau d’entrée.
