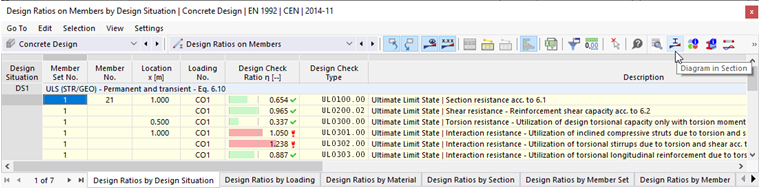

I diagrammi dei risultati nella sezione trasversale rappresentano lo stato di tensione nella sezione in calcestruzzo e nelle barre d'armatura. Per richiamare questa rappresentazione, fare clic sul pulsante
. È disponibile nelle tabelle dei risultati della categoria 'Verifica calcestruzzo' per le aste, ma non per le superfici.

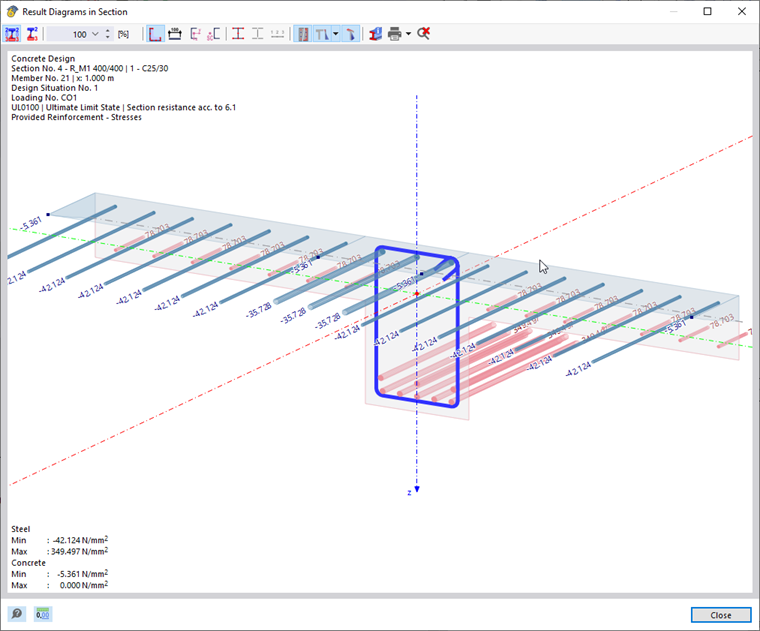

Appare la finestra 'Diagrammi dei risultati nella sezione'.
Il grafico mostra lo stato di tensione del calcestruzzo e delle barre d'armatura, presente per il risultato della riga corrente della tabella.
È possibile controllare il grafico come di consueto con il mouse. La rappresentazione dei risultati può anche essere adattata con i pulsanti nella barra degli strumenti. Essi sono associati alle seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Mostra i valori in tutti i punti di tensione e le barre d'armatura |
|
Mostra solo i valori estremi delle tensioni positive e negative |
|
Consente di scalare i diagrammi di tensione tramite il fattore in [%] |
|
Mostra il contorno della sezione trasversale |
|
Mostra la quotatura |
|
Mostra il sistema di assi |
|
Mostra il centro di taglio |
|
Mostra l'armatura a staffe |
|
Mostra il grafico in proiezione prospettica |
|
Apre la finestra 'Informazioni sulla sezione trasversale' |
|
Consente di stampare la rappresentazione corrente |
|
Mostra la vista complessiva dei diagrammi dei risultati nella sezione |
Se si desidera rappresentare le deformazioni della sezione trasversale e dell'armatura, aprire in aggiunta il dialogo Dettaglio di verifica per la stessa riga della tabella (senza chiudere i diagrammi dei risultati). Selezionare lì, nella categoria 'Armatura esistente' → 'Stato di deformazione', una delle righe per le deformazioni.
Stampa del grafico
Con il pulsante elenco
è possibile stampare direttamente il grafico corrente, salvarlo come PDF o trasferirlo nella relazione di calcolo. I dettagli da visualizzare possono essere definiti anche nell'anteprima di stampa.
