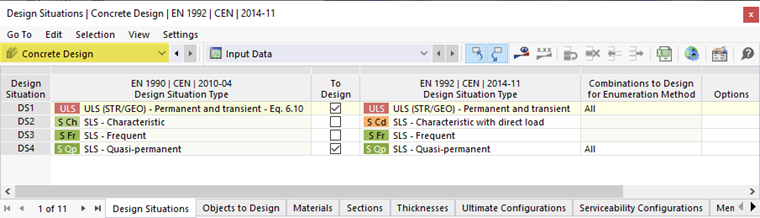

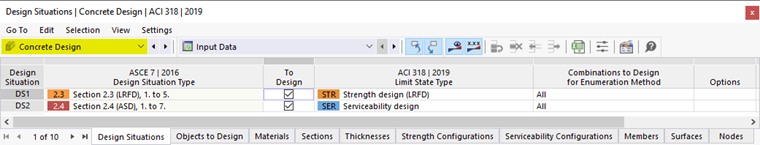

Kategoria 'Wymiarowanie betonu' umożliwia zarządzanie podstawowymi przypisaniami, które mają wpływ na wymiarowanie prętów, powierzchni i węzłów przebicia. W tym miejscu można sprawdzić, które obiekty zostaną zwymiarowane, ich materiały, przekroje lub grubości, a także przypisać konfiguracje obliczeniowe do obiektów.
Do pracy w tabelach dostępne są znane z programu RFEM funkcje. }#/pl/downloads-and-information/documents/online-manuals/rfem-6/004065 Edytuj tabelę. W kolejnych rozdziałach przedstawiono tabele dla kategorii 'wymiarowanie betonu'.
Ponadto okno dialogowe Ustawienia globalne zawiera ogólne specyfikacje dla wymiarowania betonu. To okno dialogowe można otworzyć za pomocą przycisku tabeli
lub menu kontekstowego wpisu nawigatora ' Wymiarowanie betonu '.
Konfiguracje obliczeń
Szczegółowe ustawienia dla poszczególnych obliczeń są określone w konfiguracjach obliczeń. Dla każdego stanu granicznego istnieje osobna konfiguracja obliczeniowa, która zarządza przepisami określonymi w normach i w której można na przykład określić wartości graniczne lub różne opcje obliczeniowe. Dostępne są tylko te konfiguracje obliczeniowe, które zostały aktywowane w Ustawienia globalne . Konfiguracje te są opisane osobno dla norm, np. dla Eurokodu w rozdziałach dla EN 1992-1-1 .

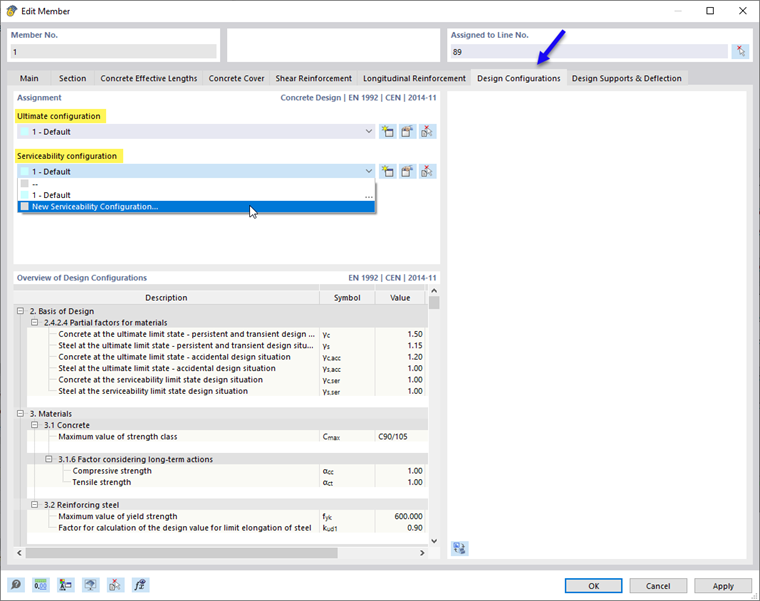

Konfiguracje obliczeniowe są również zorganizowane jako typy. Można utworzyć różne typy dla poszczególnych konfiguracji obliczeniowych, a następnie, na przykład, przypisać odpowiednie konfiguracje prętowi w zakładce 'Konfiguracje obliczeniowe'.
Wybierz istniejącą konfigurację z listy lub utwórz nową konfigurację. Nową konfigurację można również utworzyć za pomocą przycisku
. Za pomocą przycisku
istnieje możliwość graficznego przeniesienia konfiguracji z innego obiektu. Za pomocą przycisku
można edytować wybraną konfigurację obliczeń.
Zarządzaj konfiguracjami projektowymi

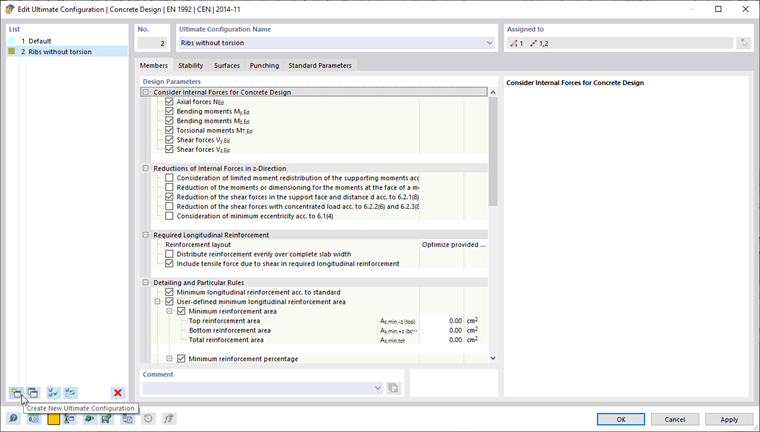

W oknie dialogowym image027510 Edytuj konfigurację stanu granicznego nośności można wyświetlić na 'liście' wszystkie konfiguracje stanu granicznego nośności w modelu. Za pomocą przycisku
można utworzyć nową konfigurację w oparciu o standardowe wartości # extbookmark manual|image026561|Na podstawie normy #. Wybraną konfigurację można skopiować przyciskiem
, a przyciskiem
usunąć wybraną konfigurację.
Przypisz konfigurację obliczeniową
Analogicznie do typów wymiarowania betonu , istnieje możliwość indywidualnego przypisania konfiguracji do obiektów. Masz do wyboru różne opcje:
- Przypisanie za pomocą przycisku

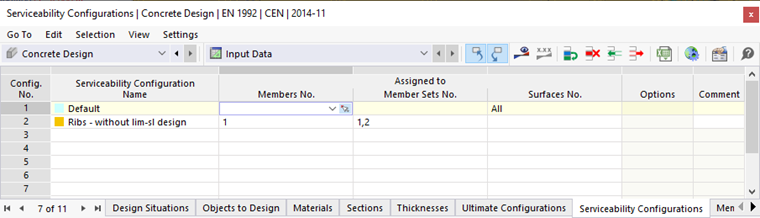

w prawym górnym rogu okna dialogowego image027510 Edytuj konfigurację nośności - Przypisanie w tabeli danych wejściowych dla wymiarowania betonu dla konfiguracji (patrz image image027511 Przypisanie konfiguracji użyteczności za pomocą tabeli
- Przypisanie za pomocą listy w oknie dialogowym edycji obiektu
Dla obiektu, do którego nie przypisano konfiguracji dla danego stanu granicznego, kontrole obliczeń nie są przeprowadzane w tym stanie granicznym. W ten sposób można łatwo dezaktywować obliczanie stanu granicznego użytkowalności dla poszczególnych prętów, nie przypisując do tych prętów konfiguracji stanu granicznego użytkowalności.
