La catégorie « Vérification du béton » gère les assignations de base qui affectent la vérification des barres, des surfaces et des nœuds de poinçonnement. Vous pouvez vérifier ici les objets à calculer, leurs matériaux, leurs sections ou leurs épaisseurs et assigner les configurations de calcul aux objets.

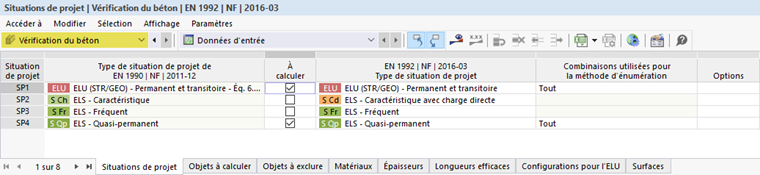

Les fonctions habituelles de RFEM sont disponibles pour travailler dans les tableaux ce qui vous permet de modifier le tableau. Les tableaux spécifiques à la catégorie « Vérification du béton » sont présentés dans les chapitres suivants.
De plus, la boîte de dialogue Paramètres globaux comporte des spécifications générales pour la vérification du béton. Cette boite de dialogue peut être ouverte à l’aide du bouton
du tableau ou à l’aide du menu contextuel de l’entrée du navigateur « Vérification du béton ».
Configurations de calcul
Les paramètres détaillés pour les vérifications individuelles sont spécifiés dans les configurations de calcul. Pour chaque état limite, il existe une configuration de calcul distincte qui gère les réglementations spécifiques aux normes et dans laquelle vous pouvez spécifier des valeurs limites ou différentes options de calcul, par exemple. Seules les configurations de calcul activées dans les Paramètres globaux sont disponibles. Ces configurations sont décrites séparément pour les normes, par exemple pour l’Eurocode dans les chapitres EN 1992-1-1.

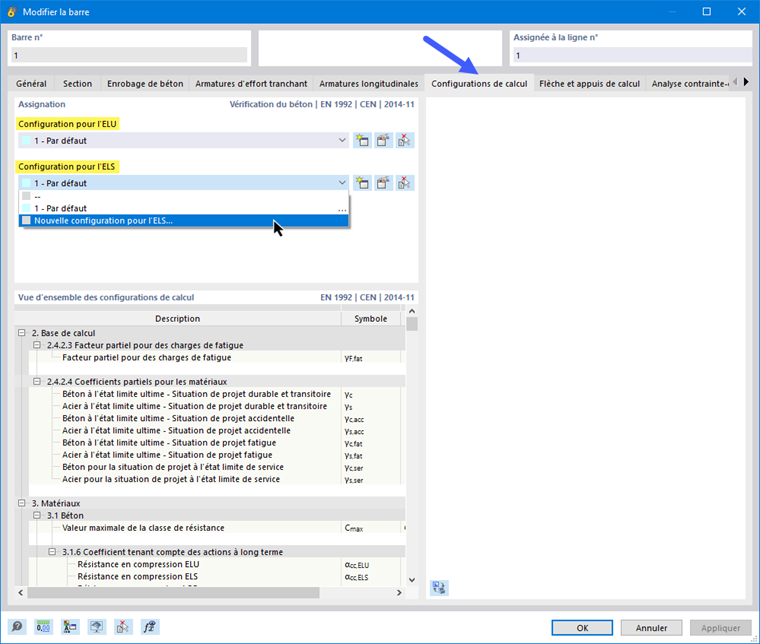

Les configurations de calcul sont également organisées comme types. Vous pouvez créer différents types pour les configurations de calcul individuelles puis, par exemple, assigner les configurations appropriées à une barre dans l'onglet « Configurations de calcul ».
Sélectionnez une configuration existante dans la liste ou créez-en une nouvelle. Le bouton
permet également de créer une nouvelle configuration. Le bouton
permet de transférer graphiquement une configuration à partir d’un autre objet. Le bouton
permet de modifier la configuration de calcul sélectionnée.
Gérer les configurations de calcul

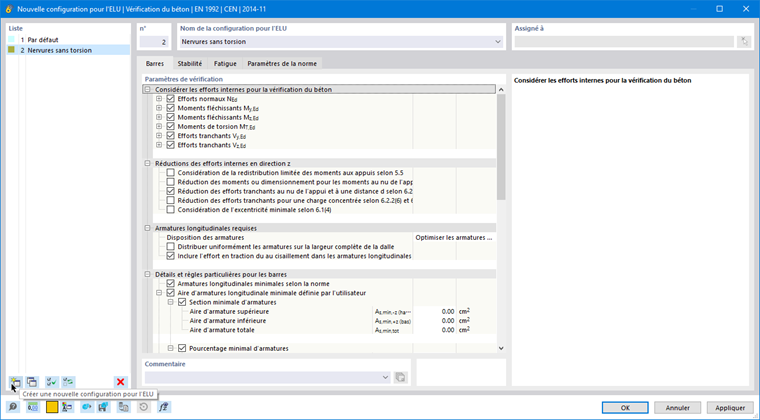

Dans la boîte de dialogue Modifier la configuration pour l’ELU , vous pouvez voir toutes les configurations à l’état limite disponibles dans le modèle dans la « Liste ». Utilisez le bouton
pour créer une nouvelle configuration basée sur les valeurs par défaut de la
Norme
. Le bouton
permet de copier la configuration sélectionnée et le bouton
permet de supprimer la configuration sélectionnée.
Assigner la configuration de calcul
Comme pour les types pour la vérification du béton, la configuration peut être assignée individuellement aux objets. Pour cela, vous avez plusieurs possibilités :
- Attribution via le bouton
dans le coin supérieur droit de la boite de dialogue Modifier la configuration pour l’ELU

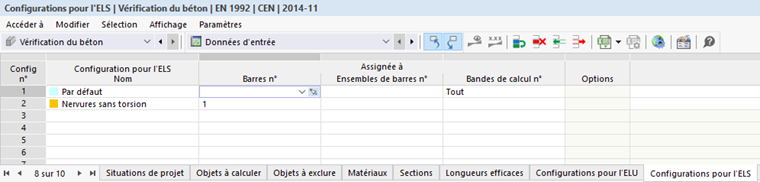

- Assignation dans le tableau d’entrée de la Vérification du béton pour les configurations (voir l’image Assignation de la configuration pour l’ELS à l’aide du tableau
- Assignation via une liste dans la boîte de dialogue de modification de l’objet
Pour un objet auquel aucune configuration n’est assignée pour un état limite particulier, aucune vérification n’est effectuée pour cet état limite. De cette manière, vous pouvez facilement désactiver la vérification à l’état limite de service pour des barres individuelles en n'assignant pas de configuration à l’état limite de service à ces barres.
