Všechny parametry, které jsou použity ve vzorcích pro geometrii a zatížení konstrukce, se ukládají do seznamu 'Globální parametry'.
Úprava globálních parametrů
Seznam globálních parametrů je možné otevřít následujícími způsoby:

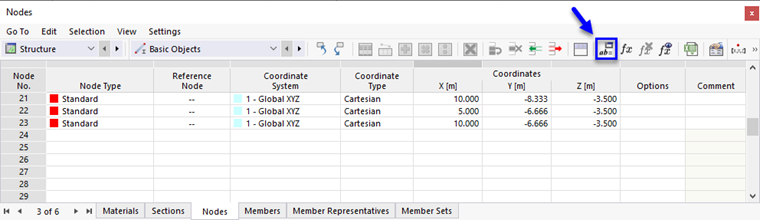

- Tlačítkem
v panelu nástrojů v tabulkách -
v dialogu # extbookmark manual|Obrázek 027707|Upravit vzorec #
- Z hlavní nabídky Úpravy > Globální parametry

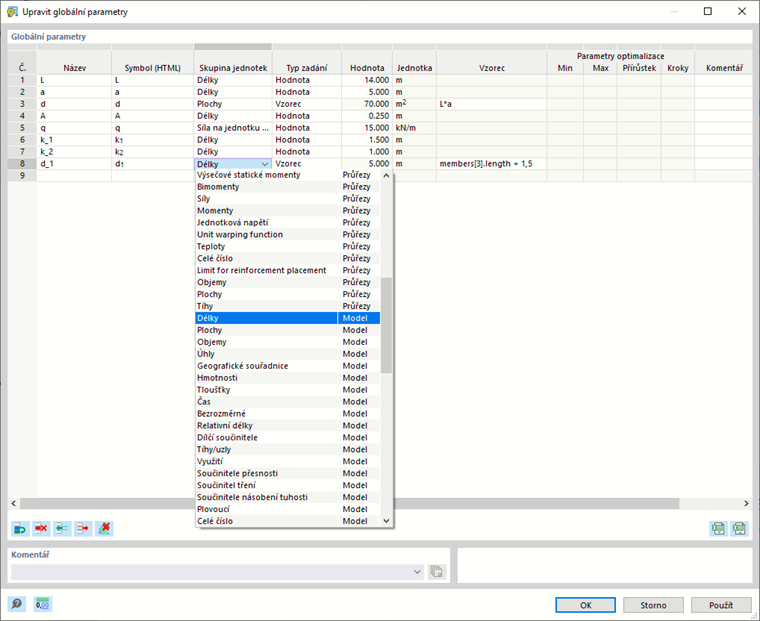

Otevře se dialog 'Upravit globální parametry'.
V každém řádku tabulky se definuje jeden parametr. 'Název' parametru musí obsahovat pouze ASCII znaky a nesmí v něm být mezery. Prostřednictvím tohoto názvu je parametr volán ve vzorcích. Každý název lze zadat pouze jednou. Ve sloupci 'Symbol' je možné zobrazit parametr s indexem a indexem ve formátu HTML. Pokud symbol odpovídá parametru bloku (viz obrázek # extbookmark manual|Obrázek 022416|Upravte parametry bloku #), tam ho lze také použít pro parametrizaci.
Ze seznamu 'Skupina jednotek' vyberte vhodnou veličinu. Ta představuje fyzikální rozměr parametru, např. délku, zatížení, hustotu atd. Skupiny jednotek jsou v seznamu seřazeny podle kategorií.
'Typ zadání' určuje, zda je parametr definován hodnotou nebo vzorcem. V závislosti na tomto výběru můžete v následujících sloupcích zadat 'hodnotu' nebo 'vzorec'.
Při zadávání vzorců lze použít nejen parametry ze seznamu, ale také odkazy na objekty. Obě možnosti jsou znázorněny na obrázku výše. Platí obvyklé JavaScriptové konvence, které lze použít také pro vzorce v buňkách a dialozích. Jsou popsány v kapitole Vzorce .
