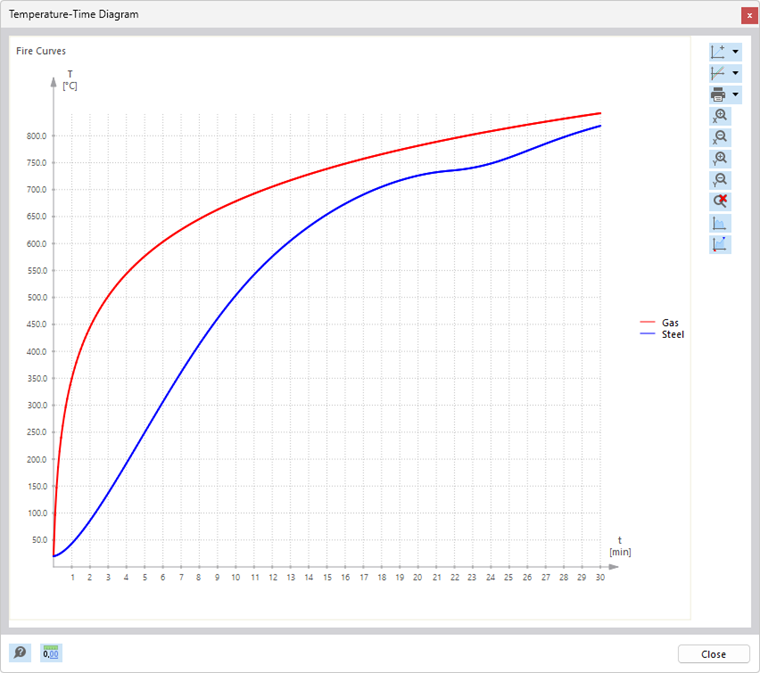

Przy dowodach odporności ogniowej można obliczyć temperaturę stali istotną w momencie dowodu. Kluczowe parametry wraz z założonymi krzywymi temperatury są regulowane w Konfiguracje ochrony przeciwpożarowej. Po obliczeniu można przedstawić przebiegi temperatury gazu i stali w wykresie temperatura-czas. Aby otworzyć to okno, kliknij przycisk
na pasku narzędzi tabeli dla Wykorzystania na prętach lub w dialogu Szczegóły dowodu.
Gdy w tabeli lub w szczegółach dowodu wybrany jest dowód ochrony przeciwpożarowej, w oknie 'Wykres temperatura-czas' zostaną przedstawione krzywe pożarowe.
Za pomocą przycisku listy
możesz przestawić współrzędne osi lub przełączyć z liniowej na skalę logarytmiczną.
Drukowanie wykresu
Za pomocą przycisku listy
możesz bezpośrednio wydrukować wykres, zapisać jako PDF lub przekazać do protokołu wydruku. Należy pamiętać, że wydruk tej grafiki jest dostępny jedynie jako migawka i nie aktualizuje się automatycznie w przypadku zmiany modelu.
Zmiana układu
Jeśli chcesz zmienić kolory i rozmiary czcionek wykresu, kliknij prawym przyciskiem myszy na powierzchnię wykresu. W menu kontekstowym, które zawiera różne opcje dostosowania wykresu, wybierz pozycję Ustawienia wykresu. Możesz wtedy wprowadzić zmiany w dialogu 'Właściwości wyświetlania'.
