Los planos de recorte son planos de intersección que puede colocar libremente en todo el modelo. La zona delante (o detrás) del plano se vuelve transparente en la vista. De esta manera, puede mostrar bien, por ejemplo, los resultados de un modelo cerrado o curvo.

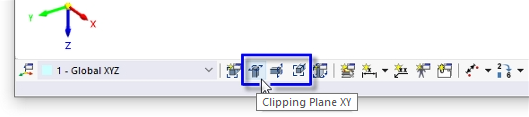

Se preestablecen tres planos de recorte en línea con los planos globales (XY, YZ y XZ). Puede mostrar y ocultar estos planos con los botones en la barra de herramientas de CAD y, por lo tanto, usarlos para la evaluación.
Consejo
Utilice el botón
para definir rápidamente un nuevo plano de recorte.
Categorías

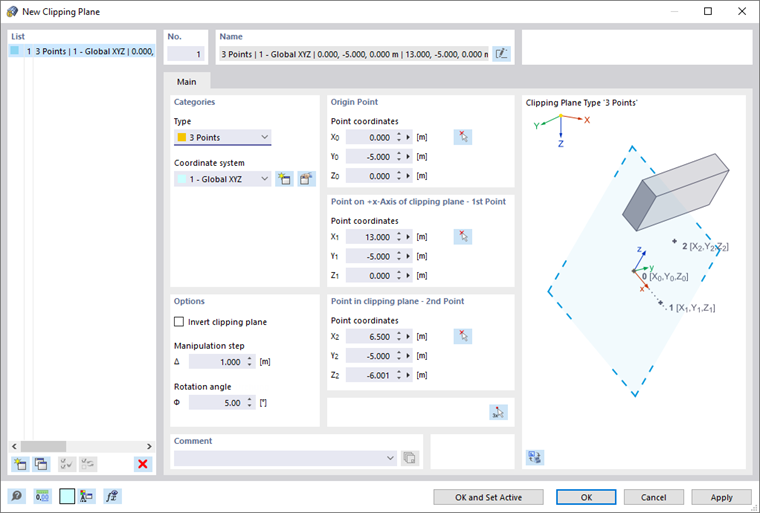

La lista proporciona varias opciones para definir el 'Tipo' del plano de recorte:
- XYZ desviado: el plano es paralelo a un plano global a cierta distancia del origen.
- 3 puntos: tres puntos definen el plano.
- 2 puntos y 1 ángulo: dos puntos y un ángulo de giro definen el plano.
- Punto y 3 ángulos: el plano está definido por su centro y tres ángulos de giro de los ejes globales.
Defina el 'Sistema de coordenadas' al que se refiere el plano de recorte. Puede seleccionar un Sistema de coordenadas definido por el usuario de la lista o crear uno nuevo con el botón
.
Si define el plano de recorte con una desviación respecto al origen global, se muestra la opción "Paralelo a". En la lista, seleccione el plano global al que es paralelo el plano de recorte.
Punto de partida
Introduzca el centro del plano de recorte o defina el punto gráficamente con el botón
. El plano se extiende uniformemente en las direcciones positiva y negativa desde este punto.
Puntos / Giro
En las otras secciones del diálogo, puede definir los puntos o ángulos de giro, dependiendo del tipo de plano de recorte. Tenga en cuenta que los tres puntos no deben estar en una línea recta.
Opciones
Utilice la casilla 'Invertir plano de recorte' para cambiar el lado activo del plano de recorte.

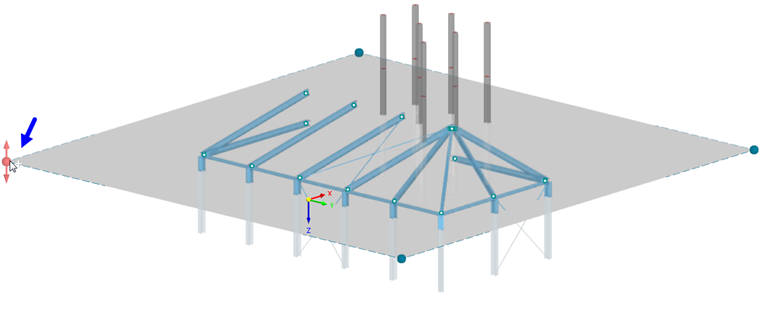

Cada plano de recorte se puede mover a través del modelo usando arrastrar y soltar: Tome el plano en uno de sus vértices y muévalo (o gírelo) de forma continua. Para mover un plano de recorte a intervalos fijos, defina el "Paso de manipulación" o el "Ángulo de giro". Ahora, al mantener presionada la tecla Ctrl mientras se mueve o gira, el plano de recorte se ajustará a la distancia especificada.
En la ventana de trabajo, un marco encierra el plano de recorte.
Para activar o desactivar un plano de recorte, use el menú contextual en el navegador o los Botones del plano de recorte en la barra de herramientas.
