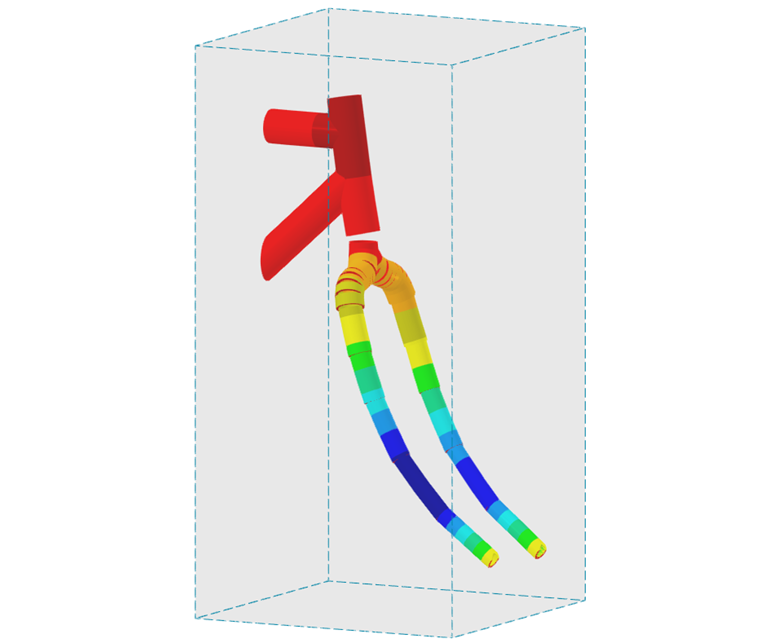

Bryła przycinania to prostopadłościenne wycięcie wyznaczające określone obszary modelu. Dzięki temu można skoncentrować się na określonych obiektach i ukryć mniej istotne części modelu.
Wskazówka
Za pomocą przycisku
na pasku narzędzi CAD można szybko zdefiniować nową bryłę przycinania.

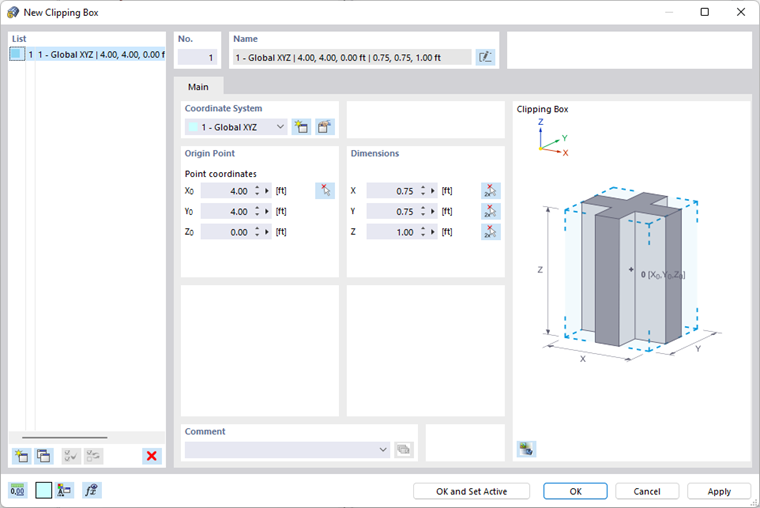

Układ współrzędnych
Należy zdefiniować układ współrzędnych, do którego odnosi się bryła przycinania. Można wybrać układ współrzędnych zdefiniowany przez użytkownika z listy lub utworzyć nowy układ za pomocą przycisku
.
Punkt początkowy
Należy wprowadzić 'Współrzędne punktu' stanowiące środek bryły przycinania. Punkt można też zdefiniować graficznie za pomocą przycisku
.
Wymiarowanie
Wielkość prostopadłościanu opisana jest przez wymiary, które są stosowane symetrycznie ze środka w każdym z trzech kierunków. W przypadku układu niesymetrycznego należy użyć przycisku
i wybrać dwa dowolne punkty w oknie roboczym.
W oknie roboczym bryłą przycinania jest w prostopadłościanie. Części leżące na zewnątrz są odcinane.
Pole przycinania można włączyć lub wyłączyć za pomocą menu kontekstowego w nawigatorze (patrz obrazek Włączanie i wyłączanie płaszczyzny przycinania ).
