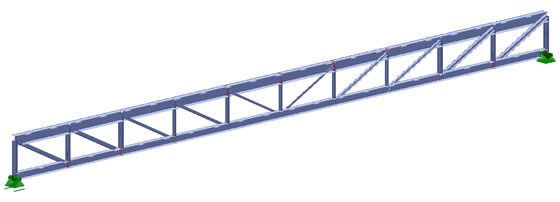

Beim Bau von Industriehallen sind unterschiedliche Lösungen für das Tragwerk denkbar. Zum einen stellt sich die Frage nach dem geeigneten Werkstoff und zum anderen hinsichtlich der statischen Systeme. Im Rahmen dieser Diplomarbeit ist auf der Basis eines realen Bauvorhabens in Haiterbach dieser Fragestellung nachzugehen.
|
Autor
|
Birgit Holzapfel
|
Bei der Produktionshalle handelt es sich um eine zweischiffige Halle aus Stahl. Aufgabe der Diplomarbeit ist es, folgende Variationen kritsch zu untersuchen:
- Verschiedene Lagerungsarten der Stützen (gelenkig, eingespannt)
- Verschiedene Ausführungsmöglichkeiten für die Riegel
- Ausführung der Riegel in Holz
Grundlage aller Festigkeitsberechungen ist das Teilsicherheitskonzept (DIN 1055-100) und die damit verbundenen speziellen Fachnormen.
