Autor
|
Ali Kamalak
|
„Ich bedanke mich sehr für die kostenlose Nutzung Ihrer Programme.“

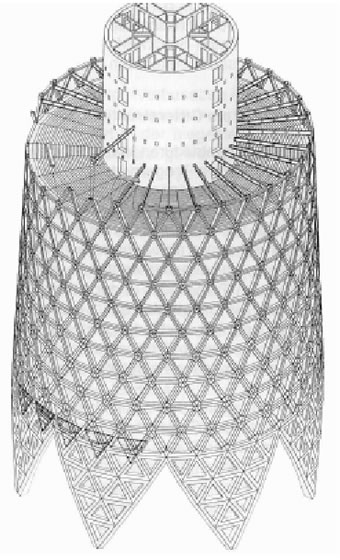

Definition der Anforderungen an Hochhäuser
Diese Arbeit beschäftigt sich mit den Anforderungen an das Tragwerk in Hochhäusern.
Downloads
Haben Sie irgendwelche Fragen?
Allgemeines
Länge: 00:02:22 min
Allgemeines
Länge: 00:01:19 min
Länge: 00:00:00 min
Knowledge Base
Länge: 00:01:21 min
Länge: 00:00:55 min
Länge: 00:01:00 min
Länge: 00:01:18 min
Länge: 00:01:32 min
Dieser Fachbeitrag behandelt die Bauteil- und Querschnittsnachweise eines geschweißten Fachwerkbinders im Grenzzustand der Tragfähigkeit. Weiterhin wird auf den Verformungsnachweis im Grenzzustand der Gebrauchstauglichkeit eingegangen.
Um Ungenauigkeiten bezüglich der Lage von Massen in einem Antwortspektrenverfahren zu berücksichtigen, geben die Normen zur Erdbebenbemessung Regeln vor, welche sowohl im vereinfachten als auch im multimodalen Antwortspektrenverfahren angewendet werden müssen. Diese Regeln beschreiben folgende generelle Vorgehensweise: die Geschossmasse soll um eine gewisse Exzentrizität verschoben werden, woraus ein Torsionsmoment resultiert.
Der Wind, der parallel an den Flächen eines Baukörpers vorbeistreift, kann an diesen Flächen Reibungskräfte erzeugen. Dieser Effekt ist vor allem meist bei sehr großen Bauwerken von Interesse.
Für Deutschland gibt es die DIN EN 1998-1 mit dem nationalen Anhang DIN EN 1998-1/NA zur Ermittlung der Erdbebenlasten. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in Erdbebengebieten.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Für Elemente in Gebäudemodellen stehen Ihnen mehrere Modellierungswerkzeuge zur Verfügung:
- Vertikale Linie
- Stütze
- Wand
- Balkenstab
- Rechteckige Decke
- Polygonale Decke
- Rechteckige Deckenöffnung
- Polygonale Deckenöffnung
Dieses Feature erlaubt Ihnen die Elementdefinition auf der Grundebene (z. B. eine Hintergrundfolie) mit einer damit verbundenen multiplen Elementerzeugung im Raum.
Mit Hilfe des Geschosstyps "Nur Lastübertragung" können Sie im Add-On Gebäudemodell Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Dieser Elementtyp sammelt die Lasten auf der Decke und gibt diese an die Stützelemente des 3D-Modells weiter. Somit haben Sie die Möglichkeit, Sekundärbauteile wie z. B. Gitterroste und ähnliche Lastverteilungselemente ohne weiteren Effekt im 3D-Modell simulieren.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Kann ich den Lastgenerierer für Wind auch für offene Gebäude verwenden?
Wie kann man in RWIND Simulation die reale Querschnittsgeometrie von Stabelementen berücksichtigen?
Ich muss gerade eine offene Halle mit geringen Dachlasten und im Vergleich dazu relativ hohen Windlasten berechnen. Dafür müsste man theoretisch auch einen Nachweis des Untergurtes auf Ausknicken/Kippen führen. Leider fehlt die Kombination 1,0 *G +1,5 *W.
Ich benötige für den Nachweis von Fundamenten Ergebnisse (Lagerreaktionen) einer Bemessungssituation für die "Lagesicherheit". Wie erhalte ich diese?
Wie erhalte ich die größte Stützenlast in meinem RFEM 3D Modell?
Was ist der Unterschied zwischen den Turbulenzmodellen RANS, URANS und DDES?
