7. Januar 2007

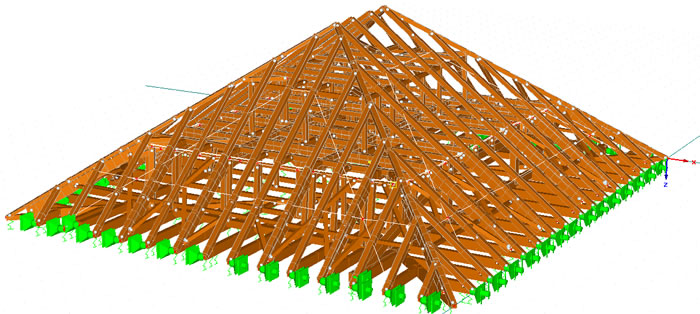

Dachsanierung des Kapellenbaus am Schloss Nymphenburg

Um diese einzigartige Anlage zu erhalten, wird u. A. zur Zeit das Dachtragwerk des Kronprinzenbaus saniert. Da der Kapellenbau zur selben Zeit erbaut wurde, stellt sich die Frage nach der Standsicherheit des Kapellenbaus. Aus diesem Grund soll im Rahmen dieser Diplomarbeit der statische Nachweis des Dachtragwerks geführt werden.

Autor

Falko Dieringer

Die Berechnungen sind für alle Bauteile auf der Basis des Teilsicherheitskonzeptes (DIN 1055-100) und den neuen Normen für Wind und Schnee durchzuführen.

Dachsanierung des Kapellenbaus am Schloss Nymphenburg

„Ich möchte mich auf diesem Wege für die Unterstützung Seitens der Ing-Software Dlubal bedanken. Die Arbeit mit Ihren Programmen ist aufgrund der einfachen Handhabung und der hervorragenden Möglichkeiten immer wieder eine Freude. Für die Bearbeitung meiner Diplomarbeit war das Programm RFEM eine große Unterstützung.“

Downloads

Inhaltsverzeichnis (PDF - 73,3 kB)

73,34 KB
