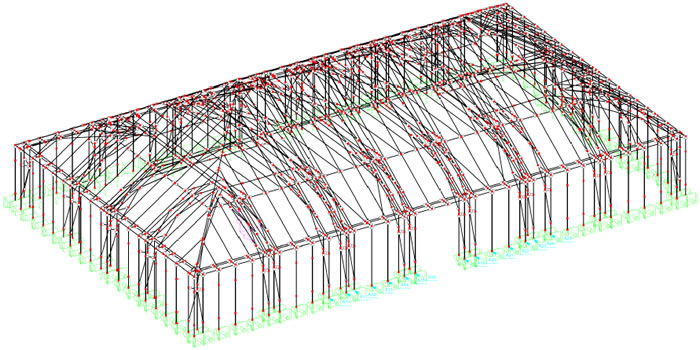

Untersuchung, Bewertung und Ansatz eines Lastabtrags für das Dachtragwerk der Reithalle des Schlosses Wilhelmshöhe in Kassel

Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.

Bei der Querschnittsoptimierung in den Zusatzmodulen können auch beliebig definierte Querschnitts-Favoritenlisten ausgewählt werden - zusätzlich zu den Profilen aus der gleichen Profilreihe wie das ursprüngliche Profil.

Dieser Fachbeitrag behandelt die Bauteil- und Querschnittsnachweise eines geschweißten Fachwerkbinders im Grenzzustand der Tragfähigkeit. Weiterhin wird auf den Verformungsnachweis im Grenzzustand der Gebrauchstauglichkeit eingegangen.

• Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
• Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
• Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
• Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
• Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
• Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
• Nachweis der Schlankheitsgrade von Stützen und Verbänden

Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.

Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.

Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.

Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.

Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
