Autor
|
Malte Finn Hoblitz
|
Dies beinhaltet eine umfassende statische Berechnung der Anlage sowie die Erstellung der zum Bau der Konstruktion erforderlichen Ausführungspläne.
Die Berechnung erfolgte anhand zahlreicher FEM-Modelle.

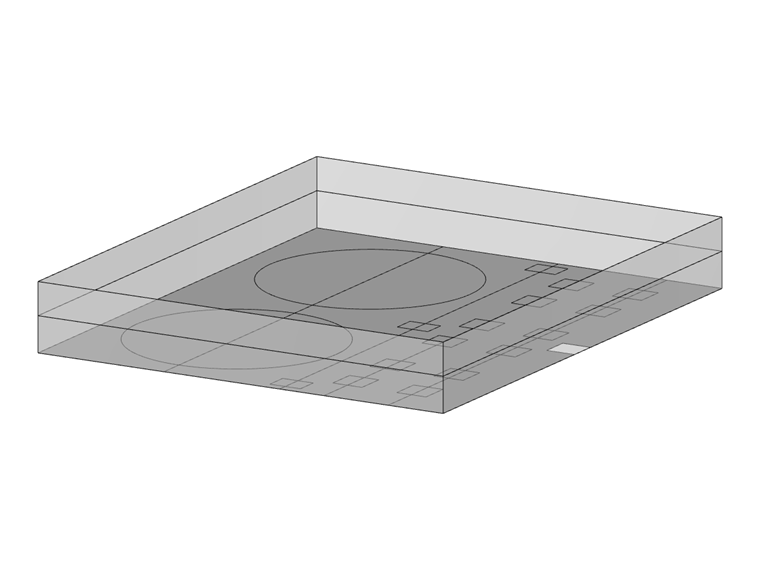

Tragwerksplanung für ein Tanklager und ein Silogerüst
Die Arbeit umfasst die praxisnahe Tragwerksplanung zweier Industriebauwerke in Deutschland.
Links
Downloads
Haben Sie irgendwelche Fragen?
Länge: 00:01:50 min
Länge: 00:04:23 min
Länge: 00:01:59 min
Länge: 00:01:32 min
Produkt-Feature
Länge: 00:00:45 min
Beschreibung der Vorgehensweise für den Nachweis der Gebrauchstauglichkeit einer Bodenplatte aus Stahlfaserbeton. Dabei wird gezeigt, wie man mittels der iterativ ermittelten FEM-Ergebnisse die entsprechenden Nachweise für den GZG führt.
Stahlfaserbeton wird heutzutage vor allem für Industriefußböden beziehungsweise Hallenböden, gering beanspruchte Fundamentplatten, Kellerwände und Kellersohlen eingesetzt. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Dieser Artikel geht auf die Vorgehensweise der nichtlinearen Berechnung einer Fundamentplatte aus Stahlfaserbeton im Grenzzustand der Tragfähigkeit im FEM-Programm RFEM ein.
Stahlfaserbeton wird heutzutage vor allem für Industriefußböden beziehungsweise Hallenböden, gering beanspruchte Fundamentplatten, Kellerwände und Kellersohlen eingesetzt. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Dieser Artikel geht auf die einzelnen Materialparameter des Stahlfaserbetons sowie auf die Umsetzung dieser Materialparameter in dem FEM-Programm RFEM ein.
Zu den täglichen Aufgaben in der Stahlbetonbemessung gehört auch die Bemessung von Druckgliedern unter zweiachsiger Biegung. Der nachfolgende Artikel beschreibt die unterschiedlichen Methoden nach Kapitel 5.8.9, EN 1992-1-1, welche für eine Bemessung von Druckgliedern mit zweiachsiger Lastausmitte im Rahmen des Nennkrümmmungsverfahrens gem. 5.8.8 möglich sind.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Mein Ziel ist es, eine Kreislochplatte ausgerichtet zu vernetzen. Ist eine solche Vernetzung in RFEM möglich?
Beim Erstellen eines Materials stehen mir keine nichtlinearen Materialmodelle für Flächen oder Volumenkörper zur Verfügung. Was ist die Ursache?
Wie können Flächen an anderen Flächen bzw. Stäben gelenkig/nachgiebig angeschlossen werden?
Warum werden meine in RFEM definierten Querschnitte nicht in REVIT übernommen?
Warum sind auf der Online Schneelastkarte von Österreich die Toleranzzonen zwischen den Zonengrenzen 5 km breit?
Wie erhalte ich die größte Stützenlast in meinem RFEM 3D Modell?
