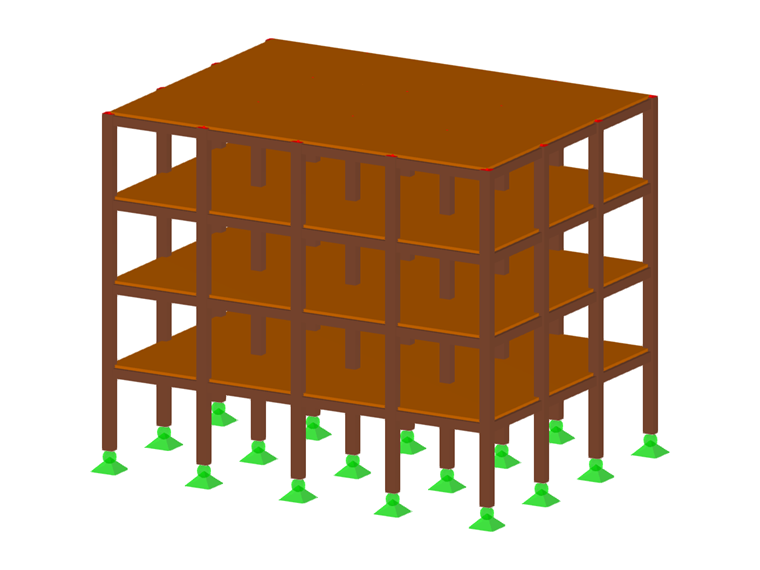

Wie belastbar das Holztragwerk ist, wird mit RFEM 6.02 von Dlubal errechnet, einer umfassenden Software für statische Berechnungen und Bemessung. Zunächst wird die ursprüngliche Struktur untersucht, um die Stabilität sowie die Einhaltung der Nachweiskriterien für Stäbe und Flächen sicherzustellen. Diese Untersuchung stellt die Ausgangsbewertung hinsichtlich der Integrität des Tragwerks dar. Dann wird eine Innenstütze selektiv entfernt und die Berechnung wiederholt, um die Auswirkungen des Bauteilverlustes zu untersuchen. Alle Stäbe oder Flächen, die die Nachweiskriterien aufgrund der Bauteilentfernung nicht erfüllen, werden anschließend aus dem Tragwerkssystem entfernt.
|
Autor
|
Nima Fayazi
|
|
Universität
|
University of Pretoria |
Dieser Vorgang wird für drei verschiedene Stützengrößen wiederholt, während alle anderen Abmessungen der Struktur konstant bleiben. Dadurch dass die globale Verformung in jedem Iterationsszenario für verschiedene Stützenquerschnitte verglichen wird, kann der Einfluss der Stützengröße auf die Belastbarkeit des Tragwerks bewertet werden.
