Entwurf und Berechnung von einem Stahldach für das Stadion La Rosaleda

Diese Bachelorarbeit im Studiengang Wirtschaftsingenieurwesen (Fachrichtung Industrietechnik) umfasst den Entwurf und die statische Berechnung einer Überdachung aus Stahl für das La Rosaleda Stadion in Málaga, Spanien. Ziel ist es, die Zuschauer vor Witterungseinflüssen zu schützen und ihren Komfort durch die vollständige Überdachung der Tribünen zu erhöhen. Darüber hinaus besitzt der Entwurf ein symbolisches Element: Aus der Vogelperspektive erinnert die Form an eine Rose, was auf den Namen des Stadions anspielt.

Autor	Álvaro Lozano Hernández
Universität	Universität Málaga

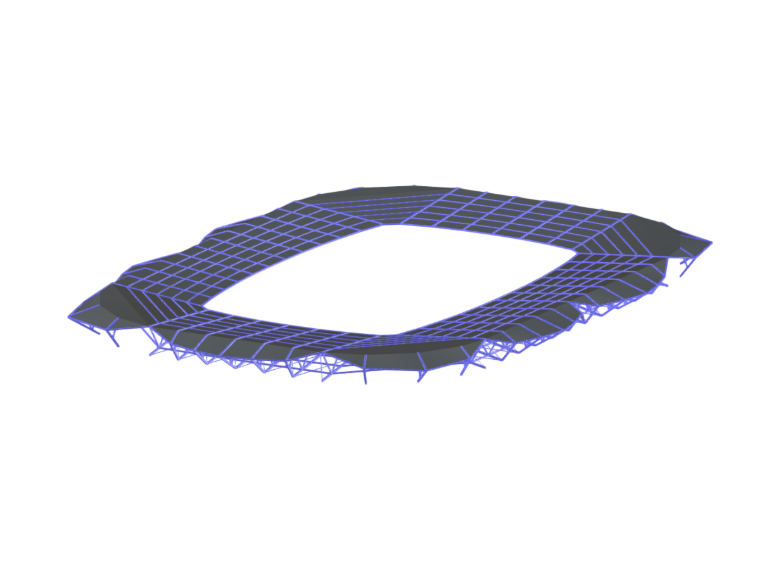

Metallüberdachung mit Glasfasermembran für das Stadion La Rosaleda in Málaga, Spanien.

Metallüberdachung mit Membran im Stadion La Rosaleda in Málaga

Aufgrund der gewünschten Geometrie wurde ein Fachwerksystem als Konstruktionslösung gewählt. Der Bericht beschreibt die wichtigsten Merkmale des Entwurfs, einschließlich der Materialauswahl, der Art der Strukturprofile und der Analyse der auf die Konstruktion einwirkenden Kräfte.

Für die Modellierung und statische Analyse wurde die Software RFEM 6 von Dlubal verwendet, die aufgrund ihrer Genauigkeit und Vielseitigkeit bei der Bemessung von Stahlkonstruktionen gemäß den Kriterien des Eurocodes ausgewählt wurde. Mit diesem Tool wurde eine statische Analyse der Konstruktion durchgeführt, bei der wichtige Aspekte wie die maximale Durchbiegung sowie eine Stabilitätsanalyse für die ungünstigsten Knickfälle und die Bemessung des am stärksten beanspruchten Fachwerkanschlusses bewertet wurden.

Die erzielten Ergebnisse bestätigen die technische und funktionale Machbarkeit der vorgeschlagenen Lösung und gewährleisten deren statische Sicherheit gemäß den geltenden Vorschriften.

Downloads

Vollständige Abschlussarbeit

240,62 MB

;
