Frage:

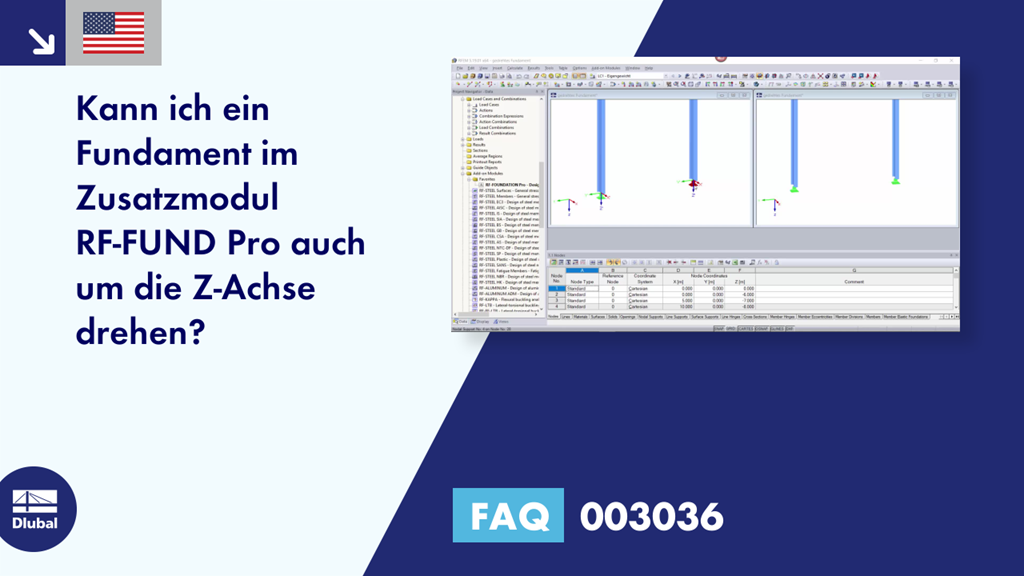

Kann ich ein Fundament im Zusatzmodul RF-FUND Pro auch um die Z-Achse drehen?
Antwort:
Ja das ist möglich. Ist ein Knotenlager in RSTAB oder RFEM um einen bestimmten Winkel angeordnet, orientiert sich auch die Geometrie des Fundaments an dem Knoten nach diesem Koordinatensystem (siehe Bild 1).
