Frage:

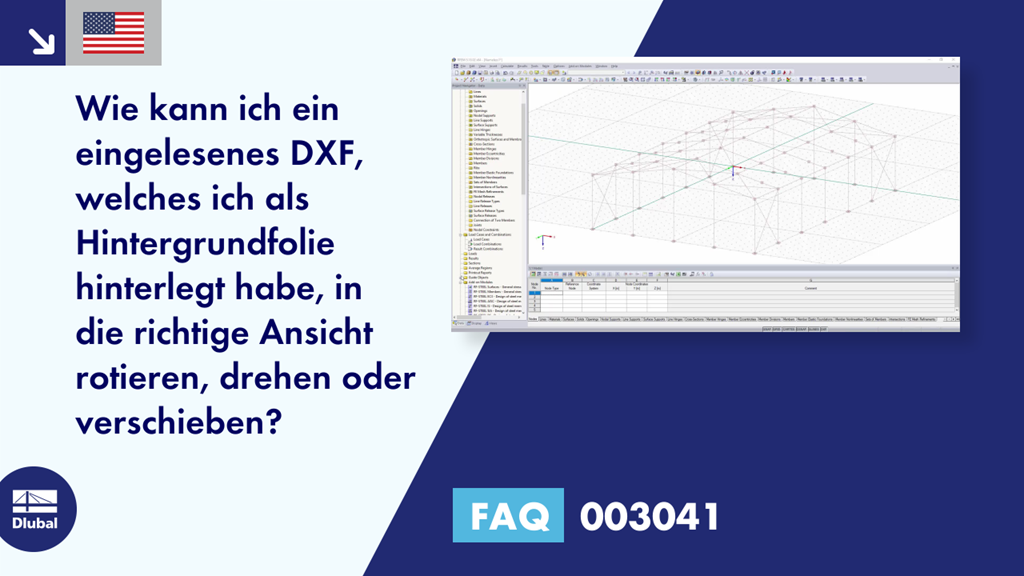

Wie kann ich ein eingelesenes DXF, welches ich als Hintergrundfolie hinterlegt habe, in die richtige Ansicht rotieren, drehen oder verschieben?
Antwort:
Die DXF-Datei als Hintergrundfolie können Sie am einfachsten über den Projekt-Navigator Daten → Hilfsobjekte → Hintergrund-Folien, über das Kontextmenü um eine beliebige Achse rotieren lassen.
