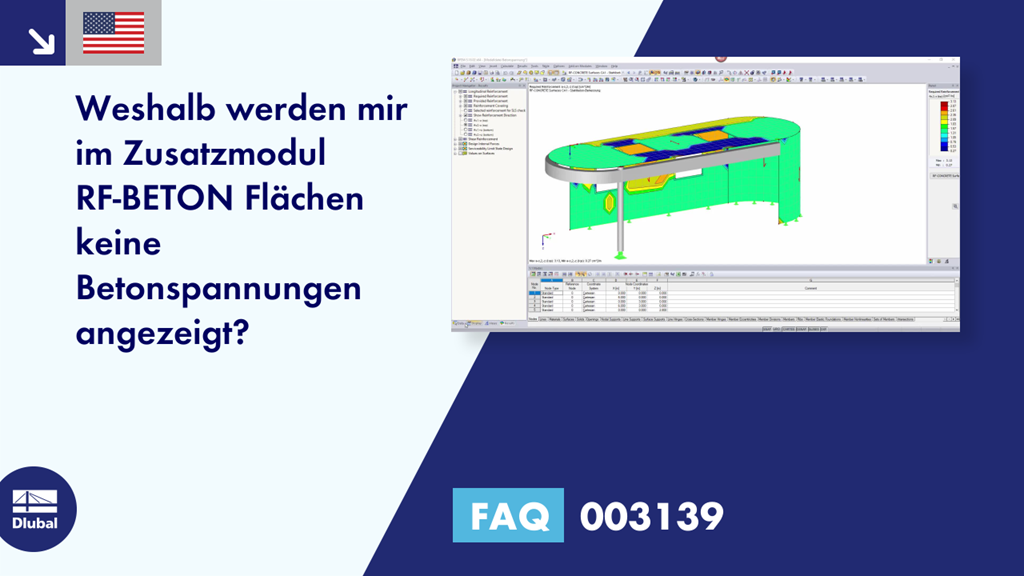

[EN] FAQ 003139 | Weshalb werden mir im Zusatzmodul RF-BETON Flächen keine Betonspannungen angeze...

FAQ|003139

Frage:
Weshalb werden mir im Zusatzmodul RF-BETON Flächen keine Betonspannungen angezeigt?

Antwort:
Falls Sie sich die Betonspannung bzw. den entsprechenden Nachweis ausgeben lassen wollen, dann muss der entsprechende Punkt in den "Einstellungen für analytische Methode der Gebrauchstauglichkeit" angewählt werden (siehe Bild 1).

Wenn die Betonspannung berechnet wird, erhalten Sie im Ergebnis-Navigator einen weiteren Punkt "Betonspannung". In den Zwischenergebnissen der Betonspannung können Sie sich die Spannungen sowohl im ZstI als auch im ZstII ausgeben lassen (siehe Bild 2).
