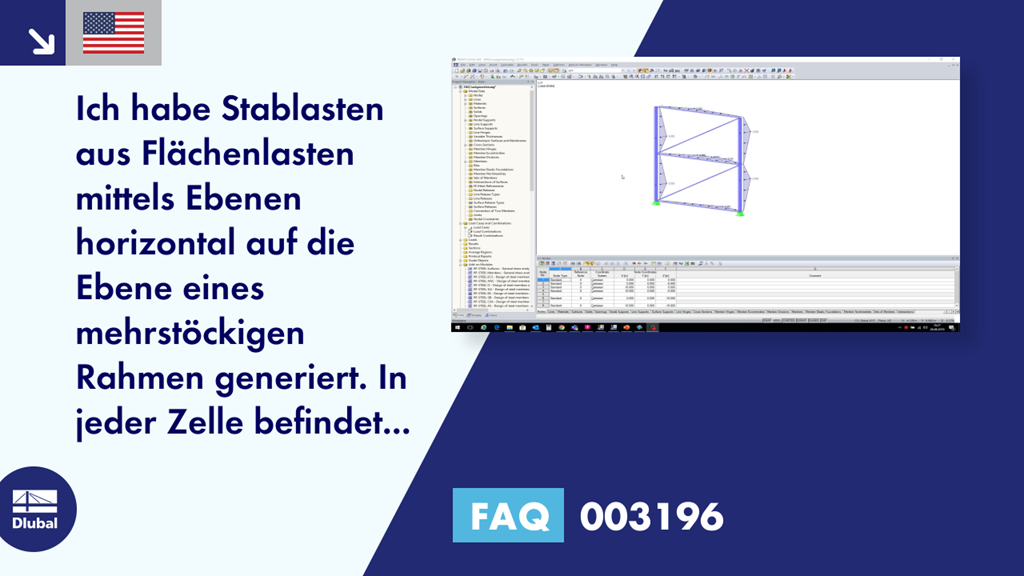

[EN] FAQ 003196 | Ich habe Stablasten aus Flächenlasten mittels Ebenen horizontal auf die Ebene eines mehrstöckigen Rahmen generiert. In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen.Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?
Video
Erste Schritte mit RFEM
Frage
Ich habe Stablasten aus Flächenlasten mittels Ebenen horizontal auf die Ebene eines mehrstöckigen Rahmen generiert. In jeder Zelle befindet sich ein Fachwerkstab als Diagonale. Obwohl die Diagonale aus der Belastung ausgeschlossen wurde, ist der Stablastverlauf nach Trennung auf die beiden Pfosten linear in unterschiedliche Richtungen.Was ist der Grund und was ist zu tun, damit dieselbe Stablast auf beide Pfosten angesetzt wird?
Antwort
Sobald im Feld "Ohne Wirkung auf" die entsprechenden Stäbe gewählt sind, wird hier dementsprechend keine Belastung angesetzt.
Die Lastgenerierung erfolgt jedoch weiterhin unter Berücksichtigung dieser Stäbe. In diesem Fall sind es Diagonalen, welche zudem der Grund für eine antimetrische Anordnung der belasteten Zellen sind. Dementsprechend sind die Stablastverläufe gegenläufig linear (siehe Bild 01).
Bild 01 - Antimetrischer Stablastverlauf
Um symmetrische beziehungsweise konstante Verläufe der Stablasten zu erhalten, gibt es zwei Optionen:
- Wahl der Lastaufteilungsart "Konstant" für einen konstanten Verlauf (siehe Bild 02)
- Wahl der Option "Keinen der unbelasteten Stäbe für die Zellengenerierung verwenden", um nur einen symmetrischen Verlauf zu erhalten (siehe Bild 03)
