Frage:

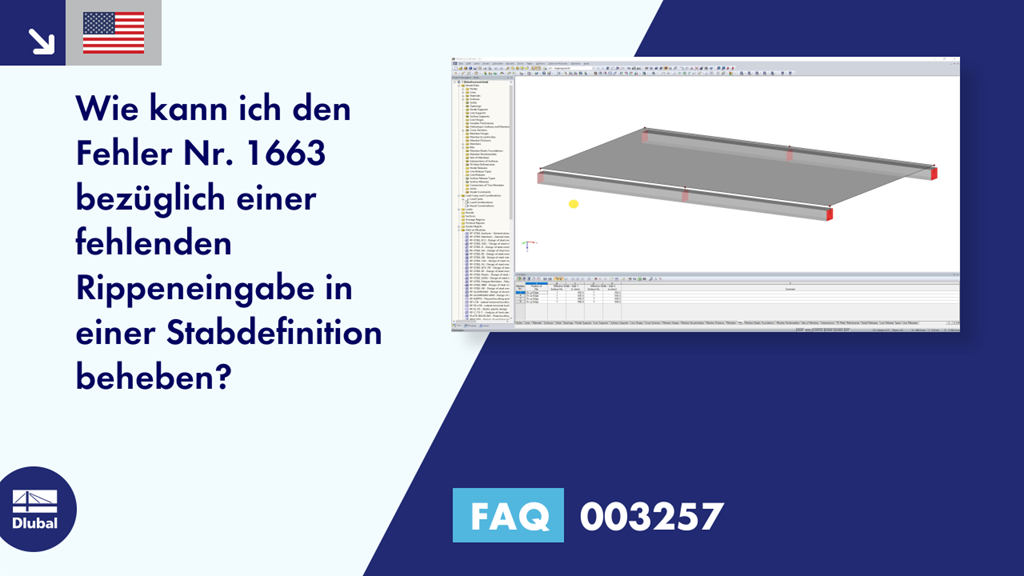

Wie kann ich den Fehler Nr. 1663 bezüglich einer fehlenden Rippeneingabe in einer Stabdefinition beheben?
Antwort:
In RFEM gibt es Rippenstäbe zur Modellierung von Unterzügen, Rippen und Plattenbalken. Diese unterstützenden Konstruktionseinheiten bestehen immer aus einem flächigen Plattenabschnitt und einem exzentrisch zur Platte liegenden Tragquerschnitt. Der Rippenstab vereint mit der Spezifikation des exzentrischen Tragquerschnitts die komplette Einheit aus flächigen Plattenquerschnitt und stabförmigen Unterstützungsquerschnitt mit Ausgabe der Schnittgrößen abhängig von der mitwirkenden Plattenbreite für das Gesamtpaket.
→ Modellierung und Schnittgrößenermittlung von Unterzügen, Rippen und Plattenbalken
Die Fehlermeldung Nr. 1663 erscheint, wenn mindestens einem Stab mit dem Stabtyp "Rippe" keine anschließende Fläche zugeordnet werden kann. Diese Situation kann durch einen Kopiervorgang mit der Zusatzoption zur Erzeugung neuer Stäbe zwischen den Ursprungsknoten und neu generierten Knoten auf Basis eines Musterstabes mit einer Rippendefinition ausgelöst werden.
In diesem Fall ist bei den betroffenen Stäben der Stabtyp von "Rippe" auf "Balkenstab" zu ändern.
