Frage:
Ich erhalte bei der Plausibilitätskontrolle die Fehlermeldung, dass die gegenüberliegende Fläche der Kontaktfläche nicht lokalisiert werden kann. Wie kann ich das beheben?
Antwort:
Bei der Modellierung eines Kontaktvolumens ist unter anderem zu beachten, dass die beiden Kontaktflächen parallel angeordnet und identisch angelegt sein müssen.

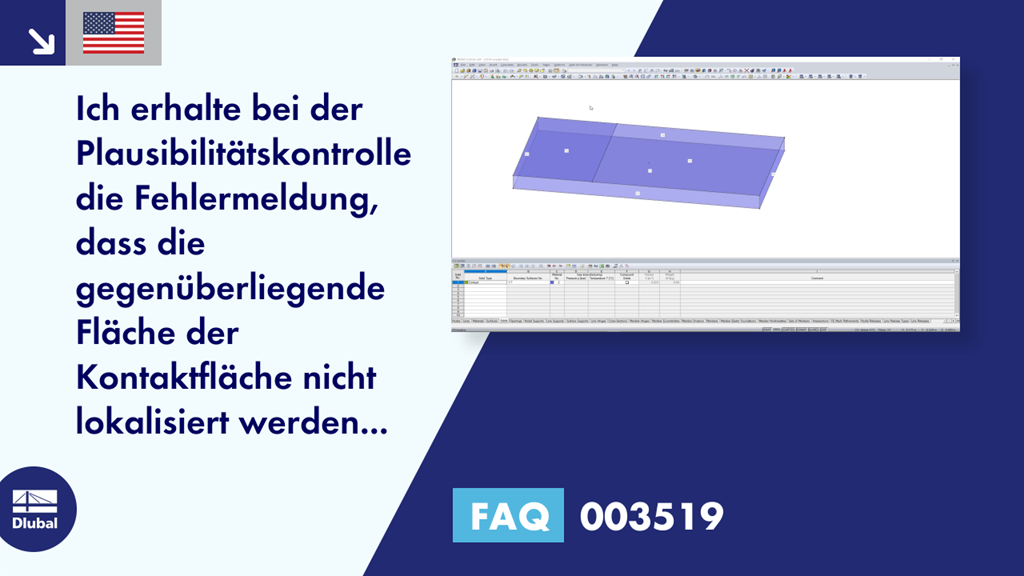

Im Bild 1 soll ein Kontaktvolumen mit Kontakt zwischen der oberen und unteren Fläche erzeugt werden. Die obere Kontaktfläche ist dabei in zwei Flächen F2 und F3 unterteilt und entspricht damit nicht der unteren Kontaktfläche F1. Es wird daher die im Bild 2 dargestellte Fehlermeldung ausgegeben. Es sind hier zwei Kontaktvolumina zu definieren. Die Kontaktvolumina können beispielsweise mit der Funktion "Volumenkörper mit Kontakt erzeugen" erzeugt werden. Dazu sind die Kontaktflächen zu selektieren und aus dem Kontextmenü die gleichnamige Funktion aufzurufen. Alternativ kann das Kontaktvolumen manuell erzeugt werden. Beide Vorgehensweisen werden im FAQ-Erklärvideo gezeigt.
