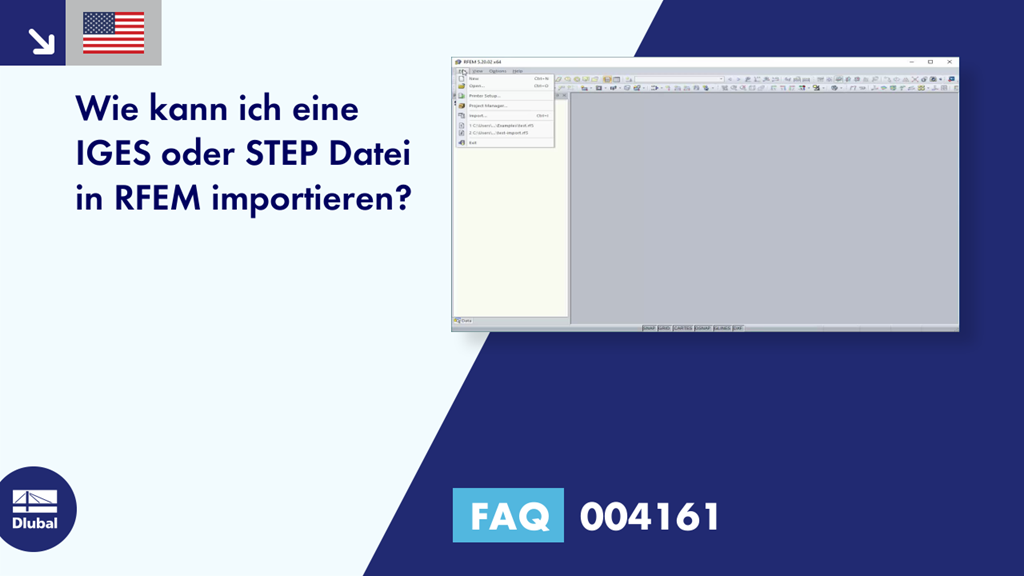

FAQ 004161 | Wie kann ich eine IGES oder STEP Datei in RFEM importieren?

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In vielen Fällen wird es erforderlich sein, die Werte für die Darstellung der Werte an Flächen zu filtern, um nicht sämtliche Zahlen darzustellen. Bei der Anzeige der Bewehrungsverteilung können beispielsweise Werte, die unterhalb der ohnehin eingelegten Grundbewehrung liegen, ausgeblendet werden.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

• Antwortspektren in Übereinstimmung mit unterschiedlichen Normen
• Folgende Normen sind implementiert:
  • EN 1998-1:2010 + A1:2013 (Europäische Union)
  • DIN 4149:1981-04 (Deutschland)
  • DIN 4149:2005-04 (Deutschland)
  • IBC 2000 (USA)
  • IBC 2009-ASCE/SEI 7-05 (USA)
  • IBC 2012/15 - ASCE/SEI 7-10 (USA)
  • IBC 2018 - ASCE / SEI 7-16 (USA)
  • ÖNORM B 4015:2007-02 (Österreich)
  • NTC 2018 (Italien)
  • NCSE-02 (Spanien)
  • SIA 261/1:2003 (Schweiz)
  • SIA 261/1:2014 (Schweiz)
  • SIA 261/1:2020 (Schweiz)
  • O.G. 23089 + O.G. 23390 (Türkei)
  • SANS 10160‑4 2010 (Südafrika)
  • SBC 301:2007 (Saudi-Arabien)
  • GB 50011 - 2001 (China)
  • GB 50011 - 2010 (China)
  • NBC 2015 (Kanada)
  • DTR B C 2-48 (Algerien)
  • DTR RPA99 (Algerien)
  • CFE Sismo 08 (Mexiko)
  • CIRSOC 103 (Argentinien)
  • NSR - 10 (Kolumbien)
  • IS 1893:2002 (Indien)
  • AS1170.4 (Australien)
  • NCh 433 1996 (Chile)
• Es stehen folgende Nationale Anhänge nach EN 1998-1 zur Verfügung:
  • DIN EN 1998-1/NA:2011-01 (Deutschland)
  • ÖNORM EN 1991-1-1:2011-09 (Österreich)
  • NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgien)
  • ČSN EN 1998-1/NA:2007 (Tschechien)
  • NF EN 1998-1-1/NA:2014-09 (Frankreich)
  • UNI-EN 1991-1-1/NA:2007 (Italien)
  • NP EN 1998-1/NA:2009 (Portugal)
  • SR EN 1998-1/NA:2004 (Rumänien)
  • STN EN 1998-1/NA:2008 (Slowakei)
  • SIST EN 1998-1:2005/A101:2006 (Slowenien)
  • CYS EN 1998-1/NA:2004 (Zypern)
  • NA to BS EN 1998-1:2004:2008 (Vereinigtes Königreich)
  • NS-EN 1998-1:2004+A1:2013/NA:2014 (Norwegen)
• Eingabe benutzerdefinierter Antwortspektren
• Ansatz von richtungsbezogenen Antwortspektren
• Relevante Eigenformen für das Antwortspektrum können manuell oder automatisch ausgewählt werden (5% - Regel aus dem EC 8 kann angewendet werden)
• Generierte äquivalente statische Lasten werden in Lastfälle exportiert, getrennt für jeden Modalbeitrag und getrennt für jede Richtung
• Ergebniskombinationen durch modale Überlagerung (SRSS- und CQC-Regel) und Richtungsüberlagerung (SRSS- oder 100% / 30% - Regel)
• Vorzeichenbehaftete Ergebnisse auf Basis der dominanten Eigenform können ausgegeben werden

Nachdem in RFEM mit Hilfe von RF-PIPING die Rohrleitungen modelliert sowie die Lasten, Last- und Ergebniskombinationen definiert wurden, kann in RF-PIPING Design die Spannungsbemessung für die Rohrleitungen erfolgen.

Dazu werden zunächst die zu bemessenden Rohrleitungen sowie die entsprechenden Lasten, Last- bzw. Ergebniskombinationen ausgewählt. In der Datenbank stehen eine Vielzahl an Materialien der Normen EN 13480-3, ASME B31.1-2012 und ASME B31.3-2012 zur Verfügung.

Nach der Bemessung werden die Ergebnisse in diversen Masken übersichtlich ausgegeben z. B. querschnittsweise, rohrleitungsweise oder stabweise. Der Auslastungsgrad lässt sich ebenso grafisch in RFEM am Gesamtmodell darstellen. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen.

Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.

• Bemessung nach EN 13480-3, ASME B31.1-2012 und ASME B31.3-2012
• Überprüfung der Mindestwanddicken von Rohren unter Einbezug von Fertigungstoleranzen, Korrosion und Schweißnahtfaktor
• Spannungsberechnung für ständige Lasten, ständige und gelegentliche Lasten sowie aus Wärmeausdehnung
• Ergebnisdokumentation mit Tabellen und Grafiken im RFEM-Ausdrucksprotokoll
