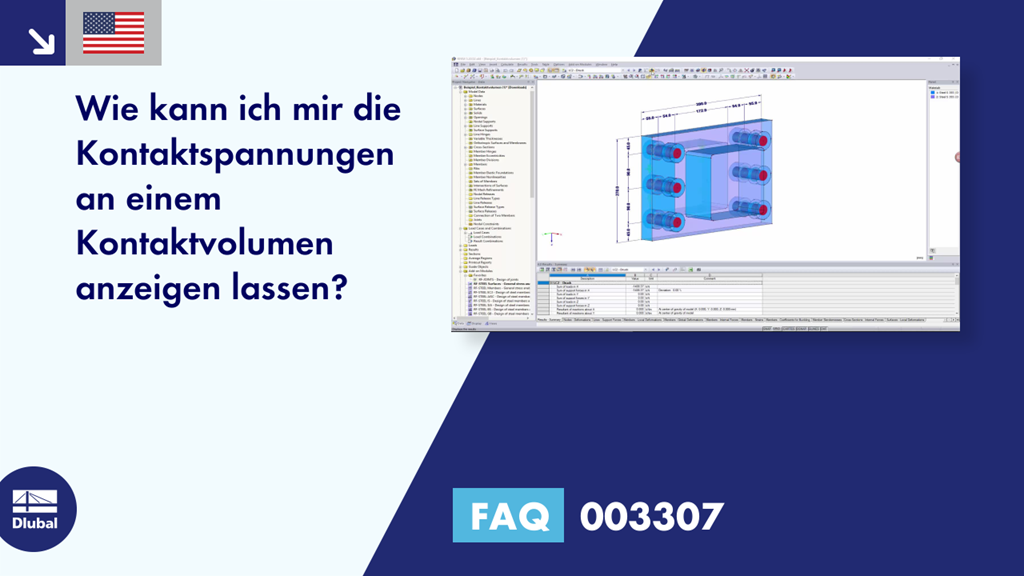

[EN] FAQ 003307 | Wie kann ich mir die Kontaktspannungen an einem Kontaktvolumen anzeigen lassen?
Video
Erste Schritte mit RFEM
Frage
Wie kann ich mir die Kontaktspannungen an einem Kontaktvolumen anzeigen lassen?Antwort
Die in RFEM als „Kontaktspannungen“ bezeichneten Ergebniswerte sind per Definition den Flächen mit Flächenlager vorbehalten (siehe RFEM-Handbuch).
Kontaktvolumen können stattdessen wie Standard-Volumenelemente ausgewertet werden. Entsprechend der Definition des Achsensystems des Kontaktvolumens lassen sich so auch die Spannungen in Kontaktrichtung anzeigen.
Zu beachten ist dabei, dass zur Auswertung von Kontaktvolumen die Option „Kontaktvolumenkörper aus Anzeige entfernen“ im Zeigen-Navigator deaktiviert sein muss (siehe Bild 2).
