Frage:

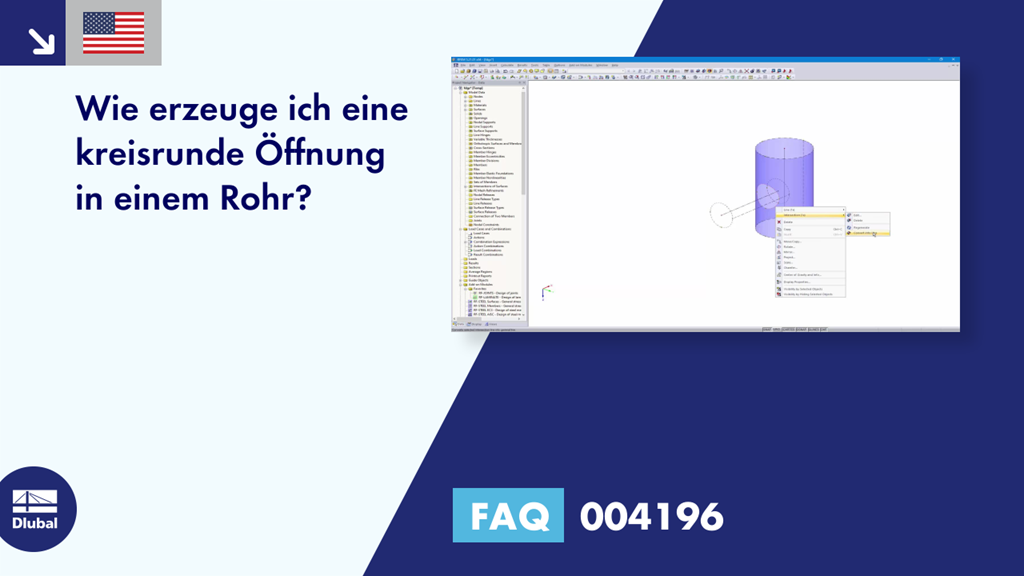

Wie erzeuge ich eine kreisrunde Öffnung in einem Rohr?
Antwort:
Erstellen der Öffnung mittels Durchdringung
Um die Öffnung zu erzeugen, müssen Sie eine Fläche mit dem Durchmesser der Öffnung durch die Rohrwandung erzeugen. Mit der Funktion "Durchdringung erzeugen" werden einzelne Komponenten erstellt, welche im Anschluss deaktiviert werden können. Die Vorgehensweise ist dem Video zu entnehmen.
Erstellen der Öffnung mittels konvertierter Durchdringungslinie
Es ist auch möglich die gefundene Durchdringungslinie in eine normale Linie zu konvertieren. Dann kann die Durchdringung gelöscht werden und eine Öffnung hineingelegt werden. Die eingefügte Öffnung muss anschließend manuell in die Fläche integriert werden (siehe Video). Hierbei gilt jedoch zu beachten, dass die Qualität einer Durchdringung höherwertiger ist, als die konvertierte Durchdringungslinie. Bei Verwendung der konvertierten Durchdringungslinie kann es je nach Modell zu Unstetigkeiten im Rendering bzw. im FE-Netz kommen.
