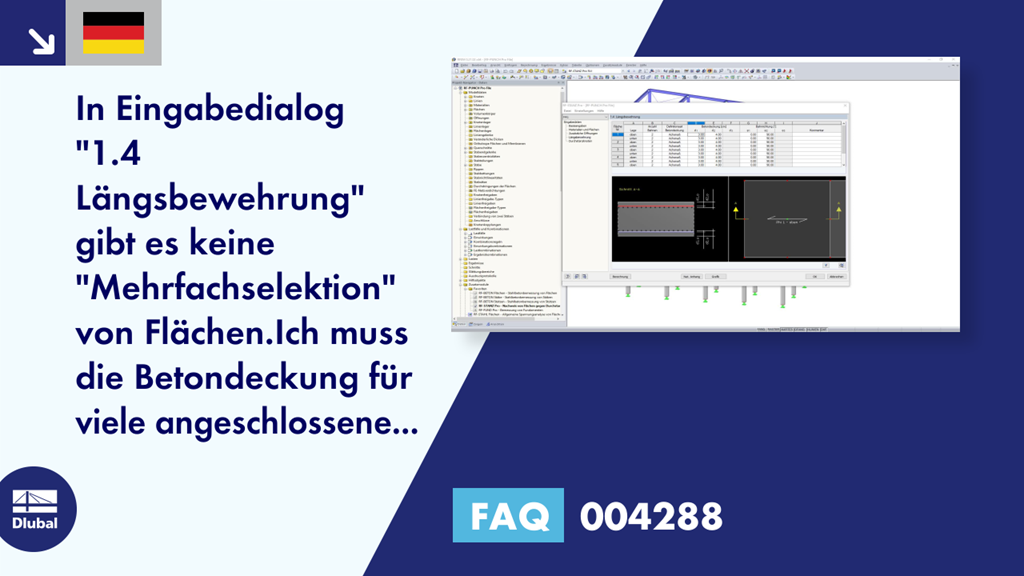

FAQ 004288 | In Eingabedialog "1.4 Längsbewehrung" gibt es keine "Mehrfachselektion" von Flächen....

Name: FAQ 004288 | In Eingabedialog "1.4 Längsbewehrung" gibt es keine "Mehrfachselektion" von Flächen....
Uploaded: 2020-01-16T00:00:00+01:00

Frage:
In Eingabedialog "1.4 Längsbewehrung" gibt es keine "Mehrfachselektion" von Flächen.
Ich muss die Betondeckung für viele angeschlossene Flächen editieren. Gibt es diesbezüglich trotzdem eine Hilfe?

Antwort:
Ja.

Sie können die Betondeckung in der ersten Zeile für die Richtung d-1 und d-2 editieren und danach in die Zelle in der zweiten Zeile wechseln und mit der Taste [F8] den Wert aus der Zelle darüber übernehmen.

Damit können Sie die Werte relativ schnell für alle angeschlossenen Flächen editieren.

Darüber hinaus können Sie auch die Schaltfläche zum Filtern der angewandten Flächen nutzen, um die Anzahl der dargestellten Zeilen zu reduzieren. Siehe hierzu den Link unten.
