Frage

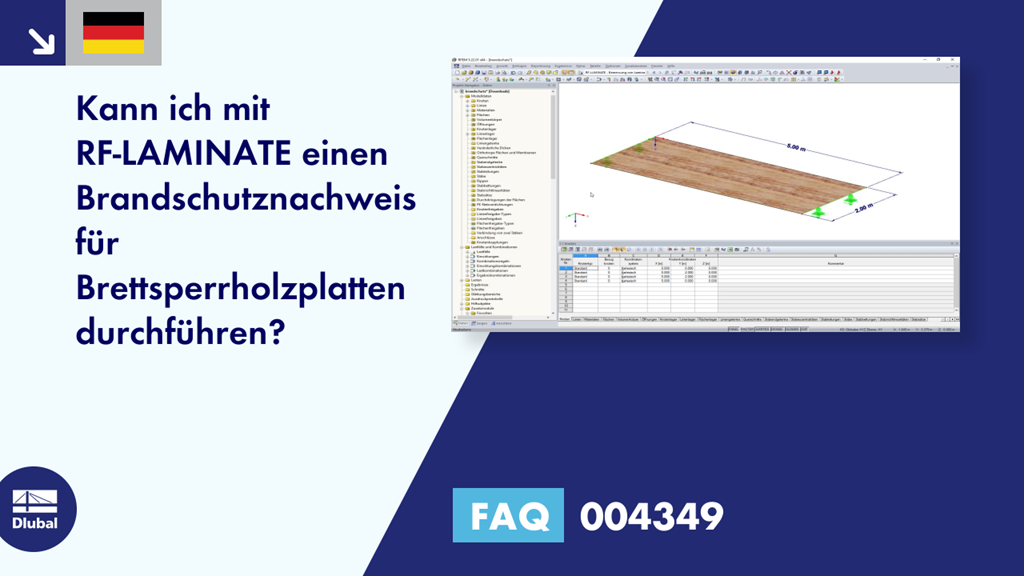

Kann ich mit RF-LAMINATE einen Brandschutznachweis für Brettsperrholzplatten durchführen?

Antwort

Standardmäßig ist der Brandschutznachweis nicht in das Modul RF-LAMINATE implementiert.

Es ist jedoch möglich die Abbrandraten selber zu berechnen und im Modul entsprechend zu berücksichtigen. Im folgenden Beispiel wird dies an einer einfachen Platte erläutert.

System (Bild 1):

  • Spannweite 5m
  • Plattenbreite 2m
  • LF1 (ständig) 1kN/m² plus Eigengewicht
  • LF2 (mittel) 2,5kN/m²
  • 3-Schichten
    • S1 35mm C24
    • S2 20mm C24
    • S3 35mm C24
Informationen bezüglich der Korrekturfaktoren und Steifigkeiten können in der angehängten Datei nachvollzogen werden.

Faktoren Brandschutz:

  • Abbrandrate ß0=0,65mm/min
  • Pyrolysezone k0d0=7mm
  • Abbranddauer t=30min
  • Effektive Dicke def=t ß0+k0d0=30min x 0,65mm/min+7mm=26,5mm
Restdicke Schicht 3= 35-26,5=8,5mm>3mm => Dicke darf angesetzt werden. (Bild 2)

Aufgrund der geänderten Schichtdicken ergibt sich eine neue Steifigkeitsmatrix welche in RFEM für die Außergewöhnlichen Kombinationen mit charackteristischen Steifigkeitswerten angesetzt wird. Für den Grenzzustand der Tragfähigkeit wird hier mit Designwerten gerechnet (Bild 3).
