In diesem Video zeigen wir die, wie Flächenlasten auf die Decken aufgebracht werden. Nach der Berechnung schauen wir uns die Ergebnisse gemeinsam an.

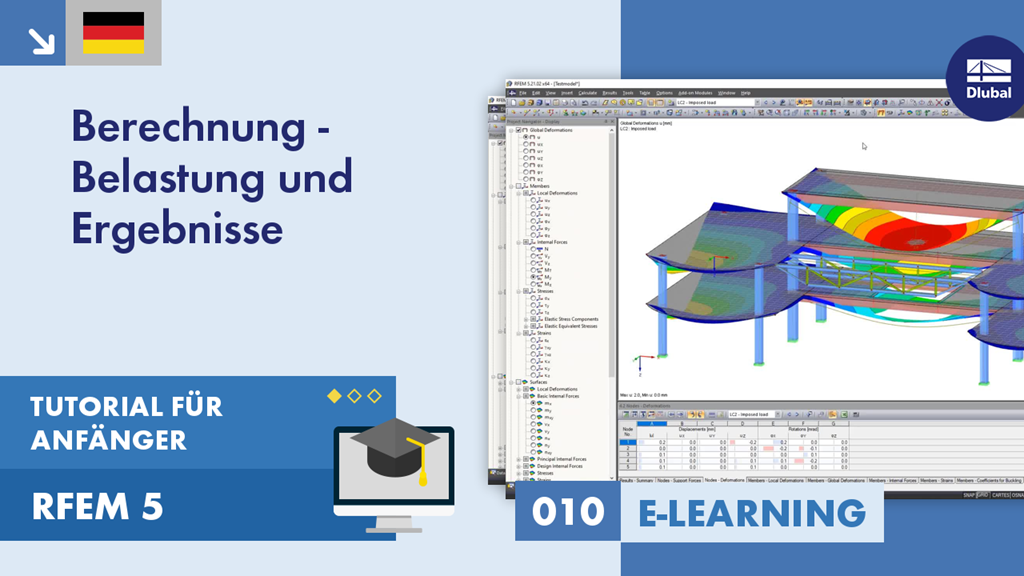

RFEM 5 Tutorial für Anfänger | 010 Berechnung - Belastung und Ergebnisse
Haben Sie irgendwelche Fragen?
Länge: 00:01:41 min
Länge: 00:03:01 min
Länge: 00:03:24 min
Länge: 00:05:10 min
Länge: 00:05:19 min
Länge: 00:08:13 min
Länge: 00:05:05 min
Länge: 00:03:47 min
Länge: 00:06:00 min
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
In RF-/FUND Pro ist es auch möglich, die Betondeckung für das Fundament gemäß EN 1992-1-1 zu berücksichtigen.
In RFEM 5 gibt es die Möglichkeit, eine Vielzahl verschiedener Stabnichtlinearitäten für die Bemessung eines Modells zu verwenden. Im Folgenden wird ein Bespiel für die Verwendung der Stabnichtlinearität "Schlupf" aufgezeigt. Hierbei handelt es sich um ein vereinfachtes Modell eines Betonschachtes mit einem quadratischen Grundriss.
Laut Heft 631 des DAfStb, Kapitel 2.4 ändert sich das Tragverhalten von Decken, wenn deren kontinuierliche Stützung durch Wände in Bereichen von Öffnungen unterbrochen wird. In Abhängigkeit der Länge des Öffnungsbereiches und der Plattendicke sind Maßnahmen bezüglich der Untersuchung der Decke im Bereich der Öffnung nötig.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
Mit der Komponente "Blechschnitt" können Sie Bleche (z. B. Knotenbleche, Fahnenbleche usw.) schneiden. Dafür stehen verschiedene Schnittmethoden zur Verfügung:
- Ebene: Der Schnitt wird an der nächstgelegenen Fläche der Referenzplatte geführt.
- Fläche: Es werden nur die sich überschneidenden Teile von Platten abgeschnitten.
- Begrenzungsrahmen: Die äußerste Dimension aus Breite und Höhe wird als Rechteck aus dem Blech herausgeschnitten.
- Konvexe Hülle: Die äußere Hülle des Querschnittes wird für das Schneiden des Bleches verwendet. Befinden sich dabei Ausrundungen an den Eckknoten des Profils, passt sich der Schnitt daran an.
Ich versuche, eine DXF-Datei zu importieren. Die Datei kann in das Modell importiert werden, aber sie hat nicht den richtigen Maßstab. Wo liegt das Problem?
Mein Modell ist instabil. Was könnte die Ursache sein?
Wie kann man die Parameter im Dialog "Einheiten und Dezimalstellen" dauerhaft speichern?
Ich habe eine Dachkonstruktion, die auf einer Stahlstütze ruht, die bis zu den Fundamenten verläuft. Die Stütze verläuft durch eine Umfassungswand, die die Zwischendecke trägt. Ein erheblicher Teil der Last vom Dach wird auf die Wand übertragen. Ich möchte, dass die Stahlstütze alle vertikalen Lasten vom Dach trägt. Wie mache ich das?
Sind die gezeigten Modelle und Präsentationen vom Infotag 2018 frei verfügbar und können Sie mir diese bitte zusenden?
In RF-BETON Flächen erhalte ich eine hohe Bewehrungsmenge in Zusammenhang mit einem Hebelarm, der annähernd null ist. Wie kommt ein so kleiner Hebelarm der inneren Kräfte zustande?
