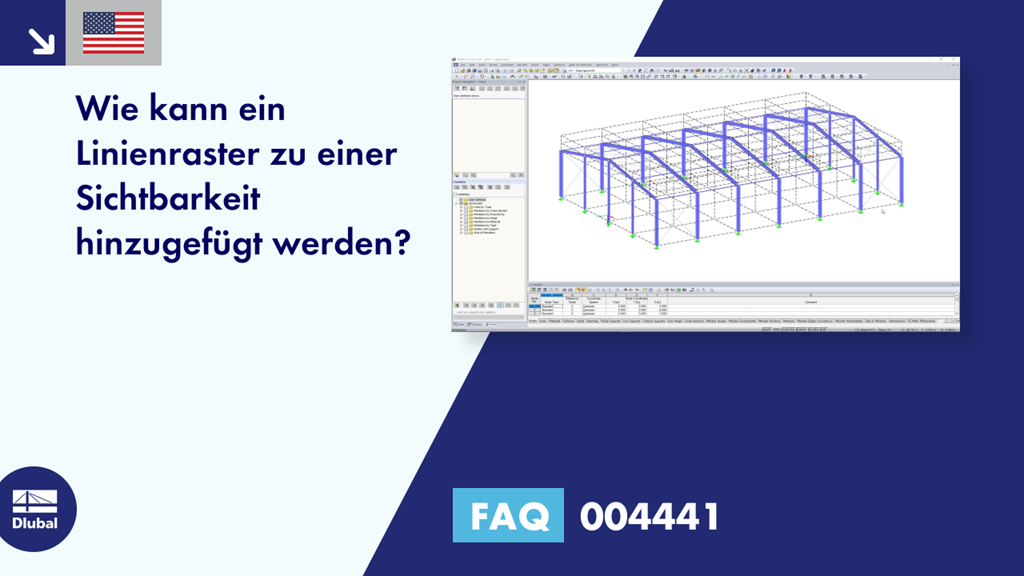

[EN] FAQ 004441 | Wie kann ein Linienraster zu einer Sichtbarkeit hinzugefügt werden?

Frage:
Wie kann ein Linienraster zu einer Sichtbarkeit hinzugefügt werden?

Antwort:
Für Linienraster stehen wie für andere Objekte wie Knoten, Stäbe usw. Sichtbarkeitseinstellungen zur Verfügung.

Soll die Sichtbarkeit zusätzlich zu den Objekte das Linienraster enthalten, so sind die betreffenden Objekte und das Linienraster zu selektieren. Danach können über die Schaltfläche "Sichtbarkeit mittels selektierter Objekte" die selektierten Objekte als Ausschnitt angezeigt werden. Alternativ kann über die Schaltfläche "Neue benutzerdefinierte Sichtbarkeit erzeugen" eine eigendefinierte Sichtbarkeit angelegt werden (Bild 01). Damit das Linienraster selektiert werden kann, ist die FAQ 4385 zu beachten.

Soll das Linienraster zusätzlich zu den generierten/benutzerdefinierten Sichtbarkeiten angezeigt werden, so ist das Linienraster als benutzerdefinierte Sichtbarkeit anzulegen. Das Erzeugen einer benutzerdefinierten Sichtbarkeit wird in der FAQ 4436 gezeigt. Das Linienraster kann nun neben den generierten oder benutzerdefinierten Sichtbarkeiten angezeigt werden (Bild 02), in dem das Kontrollkästchen der benutzerdefinierten Sichtbarkeit des Linienrasters und der betreffenden generierten/benutzerdefinierten Sichtbarkeiten aktiviert wird.
