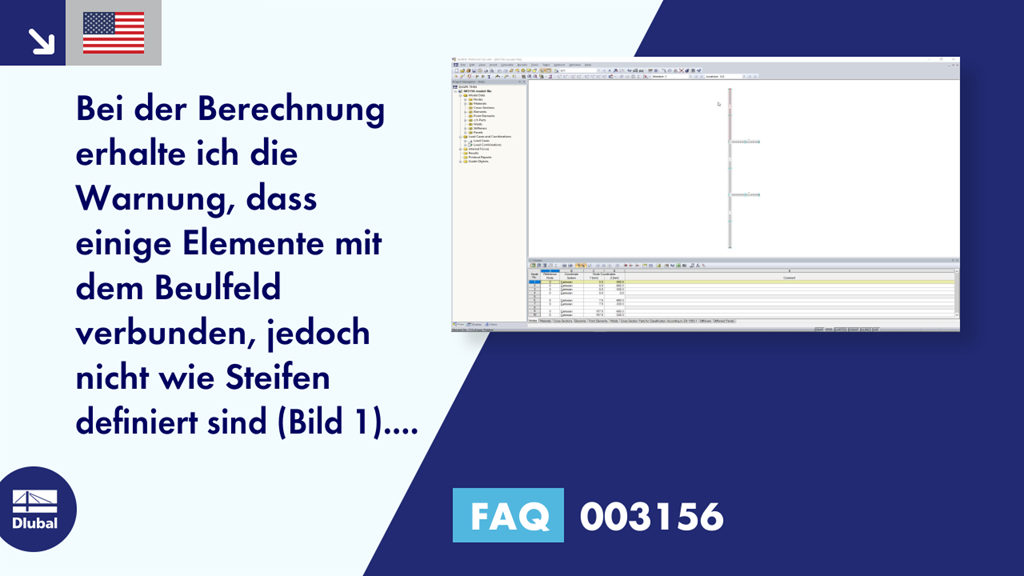

[EN] FAQ 003156 | Bei der Berechnung erhalte ich die Warnung, dass einige Elemente mit dem Beulfeld verbunden, jedoch nicht wie Steifen definiert sind (Bild 1). Was ist zu tun?
Video
Erste Schritte mit RFEM
Frage
Bei der Berechnung erhalte ich die Warnung, dass einige Elemente mit dem Beulfeld verbunden, jedoch nicht wie Steifen definiert sind (Bild 1). Was ist zu tun?Antwort
In dem im Bild 2 dargestellten Querschnitt sind die Elemente Nr. 8 und 9 als Beulsteifen definiert und mit dem Nullelement Nr. 5 bzw. 6 (Dicke t = 0 mm) an das Beulfeld angeschlossen.
Bild 02 - Steife mit Nullelement an das Beulfeld angeschlossen
Beulsteifen müssen mit dem Beulfeld mit "normalen" Elementen (Dicke t > 0 mm) verbunden werden. Hier können beispielsweise die Nullelemente Nr. 5 und 6 gelöscht und die Element Nr. 8 und 9 direkt an das Beulfeld angeschlossen werden (Bild 3).
